GLOBALQuand devriez-vous utiliser un tuyau de fluoropolymère dans les systèmes de refroidissement liquides?
Chaque système de refroidissement liquide n'a pas besoin d'un tuyau de fluoropolymère.
Pour de nombreuses boucles de refroidissement à base d'eau, les flexibles élastomères conventionnels peuvent fournir la flexibilité, la capacité de pression et la durée de vie requise par l'application.
C'est là que la construction des tuyaux en fluoropolymère mérite d'être examinée.
PTFE et PFA sont deux fluoropolymères couramment considérés pour les applications exigeantes de manipulation des fluides. Ils offrent des caractéristiques qui peuvent être utiles dans les systèmes de refroidissement spécialisés, mais les sélectionner simplement parce qu'ils sont chimiquement résistants ne suffit pas.
Cet article explique quand les ingénieurs devraient considérer les tuyaux en fluoropolymère et quand un tuyau de refroidissement liquide conventionnel peut être le choix le plus pratique.
1. Qu'est-ce qu'un tuyau de fluoropolymère?
Un tuyau en fluoropolymère utilise un fluoropolymère dans sa construction en contact fluide. Selon la conception, le fluoropolymère peut former le tube intérieur tandis que le renforcement et une couche de protection externe fournissent les propriétés mécaniques nécessaires à l'application.
Le PTFE et le PFA sont des exemples de fluoropolymères utilisés dans les environnements exigeants de manipulation des fluides.
Le point important est que la performance d'un tuyau fini est déterminée par sa construction complète, et non par le seul nom de polymère.
2. Pourquoi les fluoropolymères sont-ils pris en considération pour le refroidissement liquide?
La principale raison pour laquelle les ingénieurs considèrent les fluoropolymères est qu'ils peuvent fournir une combinaison de propriétés qui peuvent être difficiles à atteindre avec un élastomère conventionnel dans certaines applications.
Les considérations typiques sont les suivantes:
- Résistance chimique forte
- Grande capacité de température
- Réactivité superficielle faible
- Performance de contact avec les fluides
- Caractéristiques de perméation potentiellement utiles
- Qualité pour les environnements fluides exigeants
Ces caractéristiques sont particulièrement pertinentes lorsque la formulation du liquide de refroidissement ou les conditions de fonctionnement sont plus exigeantes qu'une boucle hydroglycol standard.
3. La première question: Quel liquide de refroidissement utilisez-vous?
La sélection du matériau doit commencer par le liquide de refroidissement.
Un système de refroidissement peut utiliser de l'eau, des mélanges eau-glycol ou des fluides diélectriques et de gestion thermique spécialement formulés.
Deux fluides qui semblent semblables sur une feuille de spécification de base peuvent interagir différemment avec un matériau de tuyau dans des conditions réelles de fonctionnement.
Pour cette raison, la compatibilité doit être évaluée en utilisant la formulation, la concentration et la température de fonctionnement du liquide de refroidissement.
C'est aussi la raison pour laquelle un matériau ne devrait pas être sélectionné uniquement à partir d'un énoncé générique comme « résistant chimique ».
4. Lorsque la compatibilité chimique devient le moteur principal
Le tuyau de fluoropolymère devient plus attrayant lorsque la chimie du liquide de refroidissement crée des préoccupations pour les matériaux de tuyau conventionnels.
Dans ces cas, l'ingénieur doit évaluer :
- Composition du liquide de refroidissement
- Emballage additif
- Concentration
- Température de fonctionnement
- Temps d'exposition continue
- Durée de vie prévue
L'objectif n'est pas de choisir le matériau le plus résistant chimiquement disponible. Il est de choisir un matériau qui reste stable dans les conditions réelles de la boucle de refroidissement.
Pour une discussion plus approfondie, voir Comment la compatibilité du liquide de refroidissement affecte la sélection du tuyau de refroidissement pour les centres de données AI.
5. Quand la température est préoccupante
La température est une autre raison de considérer la construction de fluoropolymère.
Certains systèmes de refroidissement connaissent des températures de fonctionnement plus élevées, des pics de température de courte durée ou des cycles thermiques répétés.
Les fluoropolymères sont connus pour leurs grandes capacités de température, ce qui peut les rendre utiles dans les applications où l'enveloppe de température est en dehors de la gamme préférée de certains matériaux de tuyau conventionnels.
Cependant, la température maximale du tuyau fini doit être vérifiée plutôt que de supposer que la capacité de matériau publiée du polymère représente la limite de fonctionnement admissible du tuyau.
Le renforcement, les raccords, les joints et la géométrie spécifique du tuyau peuvent tous affecter la plage de fonctionnement finale.
6. Quand la propreté compte
Certains systèmes fluides mettent davantage l'accent sur le maintien de la qualité du liquide de refroidissement et le contrôle de la contamination.
Dans ces systèmes, la surface interne de contact fluide est une partie importante de la conception.
Les tubes intérieurs en fluoropolymère peuvent être considérés lorsque leurs caractéristiques superficielles et chimiques correspondent aux exigences de propreté de l'application.
Mais le matériau intérieur n'est qu'une partie de l'image. La propreté, les procédures d'assemblage, le rinçage, l'emballage et le stockage peuvent également influencer l'état d'un tuyau fini.
7. Quand la perméation doit être envisagée
La perméation est parfois négligée lors de la sélection du tuyau.
Dans une boucle de refroidissement fermée, la rétention de liquide à long terme peut être importante. Selon l'architecture du liquide de refroidissement et du système, l'interaction entre le fluide et le matériau du tuyau peut devenir une considération de conception.
Les matériaux fluoropolymères peuvent être attrayants dans les applications où les caractéristiques de perméation sont importantes, mais les performances réelles doivent être évaluées à l'aide de données pour la construction spécifique du tuyau.
Une feuille de données polymère ne prédit pas nécessairement le comportement d'un tuyau multicouche dans des conditions réelles de fonctionnement.
8. Quand les os élastomères classiques peuvent suffire
Un tuyau en fluoropolymère n'est pas automatiquement le meilleur choix.
Si le circuit de refroidissement utilise un liquide de refroidissement compatible, fonctionne dans une plage de températures modérées et n'a pas d'exigences inhabituelles en matière de propreté ou de perméation, un tuyau EPDM ou silicone bien conçu peut être suffisant.
Ces matériaux peuvent fournir une flexibilité utile et sont largement utilisés dans les applications de manipulation des fluides.
La décision devrait donc être fondée sur les exigences techniques plutôt que sur l'hypothèse qu'un matériau plus spécialisé est toujours meilleur.
Pour une comparaison matérielle, voir Tuyau de refroidissement liquide EPDM vs. Tuyau de silicone : quel est le meilleur pour les centres de données AI ?.

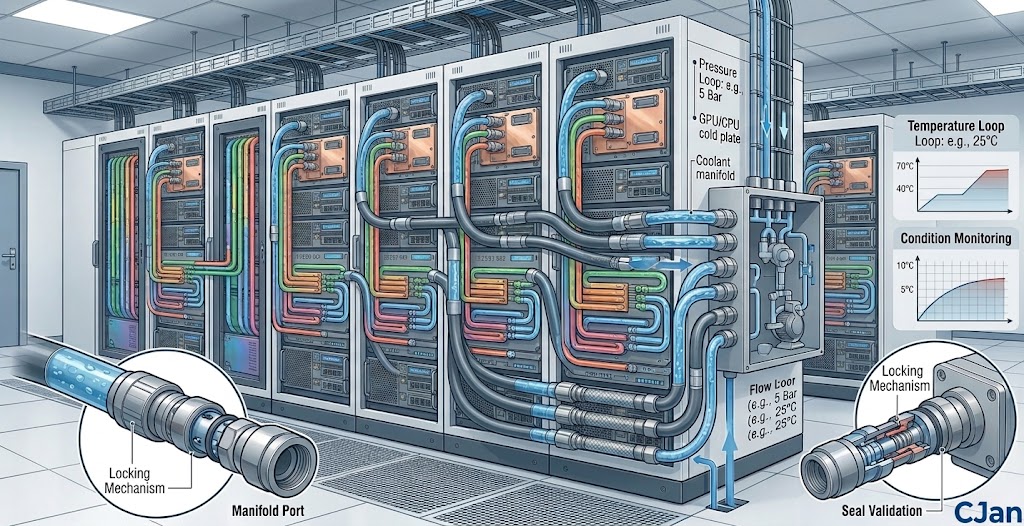

9. Centre de données sur le tuyau de fluoropolymère et l ' AI
Les centres de données AI créent des environnements de gestion thermique de plus en plus exigeants.
Une plus grande puissance du rack peut augmenter la charge de refroidissement placée sur l'infrastructure de refroidissement liquide. Il peut être nécessaire de raccorder des plaques froides, des collecteurs, des CDU et d'autres composants dans des plans d'équipement de plus en plus denses.
Dans ces systèmes, le tuyau doit satisfaire à plus d'une exigence.
- Compatibilité requise du liquide de refroidissement
- Pression de fonctionnement
- Température de fonctionnement
- Débit requis
- Perte de pression
- Rayon de virage minimal
- Configuration de connexion
- Entretien
Un tube intérieur en fluoropolymère peut répondre à une ou plusieurs de ces exigences, mais l'ensemble complet du tuyau doit encore être évalué.
Voir Comment choisir le bon tuyau de refroidissement liquide pour les serveurs AI haute densité pour des considérations supplémentaires au niveau du rack.
10. Hose de fluoropolymère pour le refroidissement des équipements semiconducteurs
Les équipements semi-conducteurs peuvent imposer des exigences différentes sur un tuyau de refroidissement par rapport à une boucle de refroidissement conventionnelle du centre de données.
Les fluides de procédé, la propreté de l'équipement et l'exposition chimique peuvent faire de la compatibilité des matériaux une considération plus importante.
Dans de telles applications, la construction du tuyau en fluoropolymère peut être évaluée lorsque le matériau de contact fluide doit résister à un environnement chimique exigeant.
La sélection finale devrait toujours être fondée sur les exigences réelles en matière de liquide de procédé, de température, de pression, de débit et de raccordement de l'équipement.
11. PTFE ou PFA: Que devriez-vous considérer?
PTFE et PFA sont deux fluoropolymères, mais ils ne sont pas interchangeables dans chaque application.
Le PTFE est largement reconnu pour sa résistance chimique et sa grande capacité de température. Le PFA fournit des caractéristiques similaires de fluoropolymère tout en offrant des caractéristiques de transformation différentes parce qu'il peut être fondu.
Le choix devrait donc tenir compte des propriétés des matériaux et des exigences de fabrication.
Pour une comparaison directe, voir Le tuyau de refroidissement liquide PTFE vs. PFA: Quelle est la différence?.
12. La flexibilité est toujours importante
Une erreur courante est de se concentrer fortement sur la résistance chimique et d'ignorer les exigences d'installation.
Les tuyaux de refroidissement liquides doivent souvent passer par des espaces d'équipement compacts. Dans un porte-serveur, le tuyau peut devoir contourner les plaques froides, les collecteurs, les chemins de câbles et d'autres matériels.
Le tuyau final doit donc fournir un rayon de courbure approprié sans introduire de contrainte mécanique excessive.
La flexibilité dépend du diamètre du tuyau, de l'épaisseur de la paroi, du renforcement et de la construction, et non pas simplement de la question de savoir si le tuyau est fabriqué à partir d'un fluoropolymère.
13. La capacité de pression dépend du tuyau complet
Une autre considération importante est la pression.
La pression nominale d'un tuyau de refroidissement liquide dépend des facteurs suivants:
- Diamètre intérieur
- Épaisseur des parois
- Renforcement
- Température
- Construction du tuyau
- Montages et méthode de montage
Pour cette raison, les ingénieurs devraient utiliser la capacité de pression du fabricant pour le tuyau spécifique plutôt que d'estimer la capacité de pression du polymère seul.
Plus d'informations sont disponibles en Indice de pression du tuyau de refroidissement liquide : Combien de pression un centre de données AI a-t-il besoin?.
14. La taille du tuyau peut être plus importante que le matériau
Un tuyau compatible chimiquement peut encore être un mauvais choix si son diamètre intérieur est trop petit pour le débit requis.
Les diamètres intérieurs plus petits augmentent généralement la vitesse d'écoulement et peuvent augmenter la perte de pression, ce qui peut affecter les exigences de la pompe et l'équilibre hydraulique global d'un circuit de refroidissement.
La taille du tuyau doit donc être déterminée à partir du débit requis, de la chute de pression admissible et des dimensions de raccordement.
Voir Comment choisir la bonne taille de tuyau de refroidissement liquide pour les centres de données AI.
15. Lorsqu'un tuyau de fluoropolymère peut être le bon choix
Il n'y a pas de condition unique qui nécessite automatiquement un tuyau de fluoropolymère.
Au lieu de cela, il devient un candidat plus fort lorsque plusieurs exigences de demande pointent dans la même direction.
| Demande requise | Pourquoi le fluoropolymère peut être considéré |
|---|---|
| Chimie du liquide de refroidissement | Une forte résistance chimique peut être utile |
| Température élevée | Grande capacité de température |
| Exposition à long terme aux fluides | La stabilité matérielle devient importante |
| Besoins propres de contact fluide | Des couches internes de fluoropolymère peuvent être considérées |
| Perméation préoccupante | Des constructions spécifiques en fluoropolymère peuvent présenter des caractéristiques utiles |
| Matériel spécialisé | La compatibilité du matériau peut l'emporter sur la sélection conventionnelle des tuyaux |
16. Quand vous n'en avez probablement pas besoin
Si la boucle de refroidissement utilise un liquide de refroidissement bien compris et que les conditions de fonctionnement sont confortables dans les capacités d'un tuyau élastomère approprié, il peut y avoir peu de raisons de passer à une construction en fluoropolymère.
Par exemple, si l'application n'impose pas des exigences inhabituelles en matière d'exposition chimique, de température, de propreté ou de perméation, l'EPDM ou le silicone peuvent déjà fournir les performances requises.
L'objectif devrait être un tuyau approprié, et non le tuyau le plus perfectionné sur le plan technique.
17. Ne pas évaluer le tube de tuyau dans l'isolement
Un tuyau de refroidissement liquide fait partie d'un ensemble plus grand.
Le tuyau peut se connecter aux raccords, vannes, collecteurs, plaques froides ou raccords UQD. Chaque interface peut affecter la fiabilité.
Si le matériau du tuyau est très compatible, mais que l'étanchéité du raccord ne convient pas au liquide de refroidissement, l'ensemble complet peut encore ne pas satisfaire aux exigences d'application.
Le choix des matériaux et la conception des connexions doivent donc être considérés ensemble.
18. Les conditions d'installation devraient être définies tôt
L'acheminement du tuyau doit être envisagé avant la construction finale du tuyau.
Les ingénieurs devraient identifier :
- Espace d'installation disponible
- Longueur du tuyau requise
- Rayon de virage minimal
- Mouvement pendant l'installation ou l'entretien
- Contact potentiel avec l'équipement environnant
- Orientation de montage
Un tuyau qui fonctionne bien en laboratoire peut encore être inapproprié s'il ne peut être acheminé correctement dans l'équipement réel.
19. Un flux de travail pratique pour la sélection du tuyau de fluoropolymère
Cette séquence permet d'éviter que la sélection des matériaux ne soit déconnectée du système de refroidissement réel.
20. Quelles données devraient être envoyées à un fournisseur de tuyau?
Lorsque vous demandez un tuyau de refroidissement liquide en fluoropolymère, fournir des données d'application à l'avance peut améliorer considérablement la qualité de la recommandation.
- Nom et formulation du liquide de refroidissement
- Concentration du liquide de refroidissement
- Température normale de fonctionnement
- Température maximale et minimale
- Pression de fonctionnement
- Pression maximale
- Débit requis
- Diamètre intérieur requis
- Longueur du tuyau
- Rayon de virage minimal
- Type de montage
- Exigences en matière de QUQD
- Exigences en matière de propreté
- Conditions de service prévues
21. Comment le CJAN aborde la sélection du tuyau de refroidissement liquide
Les solutions de tuyau de refroidissement liquide de CJAN couvrent différentes exigences de matériaux et de construction pour les applications de gestion thermique.
Les CJAN Refroidissement liquide gamme est destinée aux applications où les exigences en matière de matériau de tuyau, de construction et de raccordement doivent être évaluées ensemble.
Les produits de tuyau de refroidissement liquide disponibles incluent LCH, LCH-SD et LCH-SDS.
Pour les projets nécessitant la construction de polymères fluorés, la configuration appropriée du matériau et du tuyau doit être évaluée en fonction des conditions réelles de refroidissement, de température, de pression, de débit et d'installation.

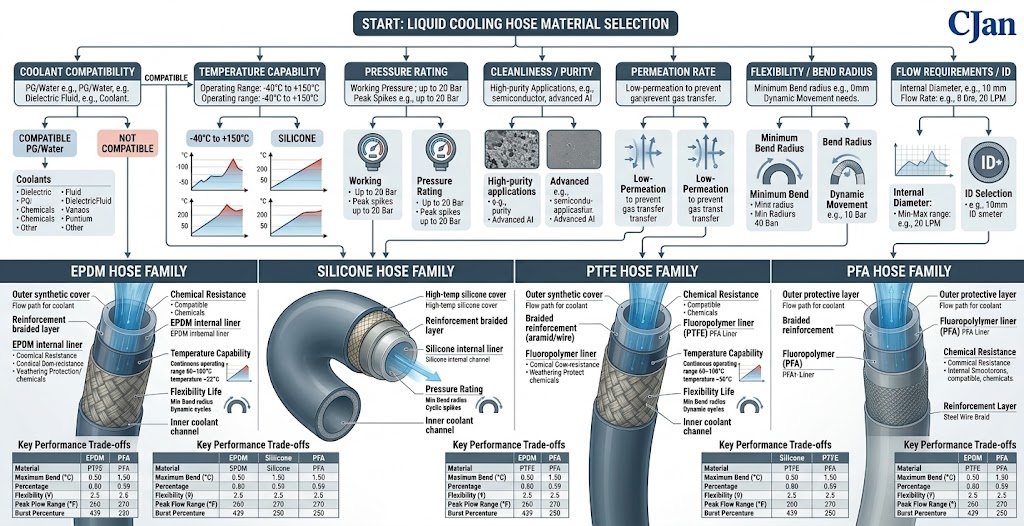

22. Un cadre décisionnel simple
| Question | Si oui | Si Non |
|---|---|---|
| La compatibilité du liquide de refroidissement est-elle exigeante ? | Évaluer les options de fluoropolymère | Continuer à comparer les matériaux conventionnels |
| La température est-elle exceptionnellement exigeante? | Examiner la capacité des fluoropolymères | Comparer tous les matériaux de tuyau appropriés |
| La propreté ou les propriétés de contact fluide sont-elles essentielles? | Évaluer les couches internes de fluoropolymère | Envisager des solutions de rechange éprouvées |
| Les caractéristiques de perméation sont-elles importantes? | Comparer les constructions spécifiques du tuyau | Mettre l'accent sur d'autres facteurs de sélection |
| La flexibilité est-elle essentielle? | Comparer les données réelles des rayons de virage | Utiliser les critères d'acheminement standard |
23. Le meilleur matériau est dépendant de l'application
Les discussions techniques ont tendance à rechercher un seul matériau de tuyau « meilleur ».
Le refroidissement liquide ne fonctionne pas de cette façon.
EPDM, silicone, PTFE et PFA ont chacun des caractéristiques différentes. Un matériau idéal pour un circuit de refroidissement peut être inutile ou peu pratique pour un autre.
La meilleure approche d'ingénierie est de définir d'abord l'enveloppe de fonctionnement, puis de sélectionner la construction de tuyau qui lui correspond.
Conclusion
Un tuyau en fluoropolymère doit être pris en considération lorsque l'application réelle de refroidissement crée des exigences qui justifient ses caractéristiques.
La compatibilité chimique, la capacité de température, la propreté et la perméation peuvent toutes être des raisons d'étudier la construction du fluoropolymère.
Pour les centres de données AI et d'autres applications de gestion thermique exigeantes, l'approche la plus fiable est d'évaluer l'ensemble complet du tuyau plutôt que de choisir un matériau basé sur une seule propriété.
Lorsque l'application n'exige pas de performance en fluoropolymère, un tuyau EPDM ou silicone bien sélectionné peut rester la solution la plus pratique.
