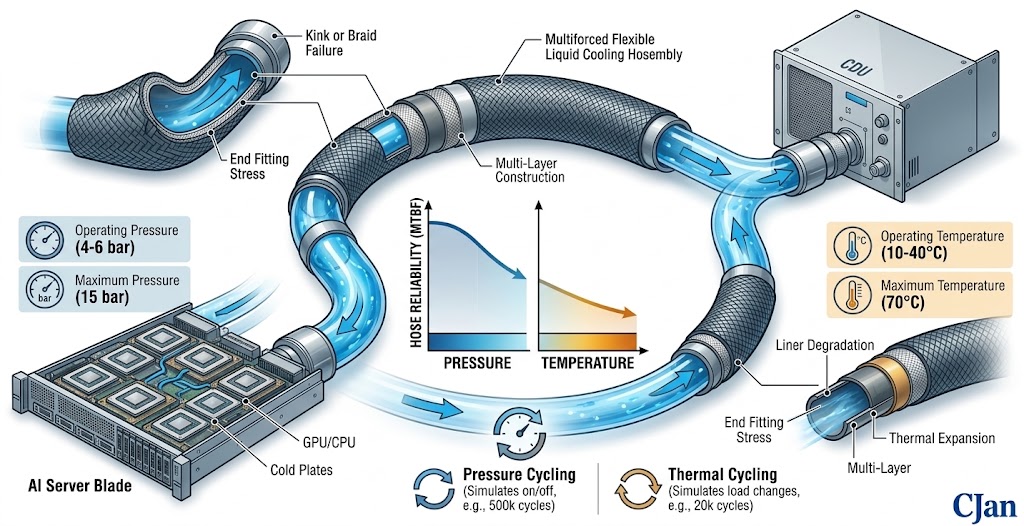

GLOBALComment la pression et la température affectent la fiabilité du tuyau de refroidissement liquide dans les centres de données AI
Un tuyau de refroidissement liquide peut sembler parfaitement normal pendant l'installation et être encore exposé à des conditions exigeantes une fois qu'un centre de données AI commence à fonctionner.
La pression du liquide de refroidissement, la température de fonctionnement, les fluctuations de pression et les cycles thermiques répétés contribuent tous à l'environnement dans lequel le tuyau doit fonctionner.
Pour cette raison, la pression et la température doivent être évaluées ensemble lors de la spécification d'un tuyau de refroidissement liquide.
Pour le rôle de base des tuyaux dans les systèmes de refroidissement AI, voir Comment fonctionne le refroidissement liquide dans les centres de données AI?.
1. Pourquoi la pression et la température comptent
Un tuyau de refroidissement liquide effectue plusieurs tâches simultanément.
- Il contient le liquide de refroidissement circulant.
- Il résiste à la pression interne.
- Il permet le mouvement et le routage du système.
- Il fonctionne dans une plage de température spécifiée.
- Il maintient des connexions fiables avec des raccords et des UQD.
Ces exigences sont interconnectées.
Par exemple, la température peut influencer le comportement du matériau, tandis que la pression exerce une contrainte mécanique sur la structure du tuyau.
2. Pression de fonctionnement par rapport à la pression maximale
L'une des premières distinctions que les ingénieurs devraient faire est entre la pression de fonctionnement normale et la pression de calcul maximale.
Pression de fonctionnement décrit la pression attendue pendant le fonctionnement normal du système.
Pression maximale représente une condition plus élevée que l'ensemble peut devoir supporter selon ses spécifications.
L'enveloppe d'application complète doit être envisagée, y compris les fluctuations de température et de pression.
3. La pression n'est pas toujours constante
Les systèmes de refroidissement peuvent subir des changements de pression pendant le fonctionnement.
La pression peut varier à mesure que les pompes changent les conditions de fonctionnement, que les vannes s'ouvrent ou se ferment ou que les charges de refroidissement changent.
Ces fluctuations sont différentes d'une seule valeur de pression statique.
Lorsque des cycles de pression sont prévus, l'ensemble du tuyau doit être évalué pour le fonctionnement réel.
4. Pulsation de pression et vélo
Des changements de pression répétés peuvent imposer une contrainte cyclique sur le renforcement du tuyau et les zones de raccordement.
La signification dépend de l'amplitude et de la fréquence des changements de pression, de la construction du tuyau et de la température de fonctionnement.
Pour les systèmes présentant de fréquentes fluctuations de pression, les essais de qualification doivent refléter l'application réelle lorsque cela est pratique.
5. La température affecte les matériaux de tuyau
La température influence le comportement physique des matériaux polymère et élastomère.
À mesure que la température change, des caractéristiques telles que la flexibilité, la rigidité et la résistance mécanique peuvent également changer.
Cela ne signifie pas qu'un tuyau devient automatiquement inadapté à une température plus élevée. Cela signifie que le tuyau doit être sélectionné et évalué pour la plage de température prévue.
6. La température maximale n'est pas la même que la température continue
Une température maximale publiée et une température de fonctionnement continu ne doivent pas être interprétées comme étant la même condition technique.
Un tuyau peut tolérer une excursion de température de courte durée qui ne serait pas appropriée comme condition normale de fonctionnement continu.
Lors de la spécification d'un tuyau de refroidissement, les ingénieurs doivent identifier:
- Température normale de fonctionnement
- Température maximale continue
- Excursions de température à court terme
- Plage de cycles de température

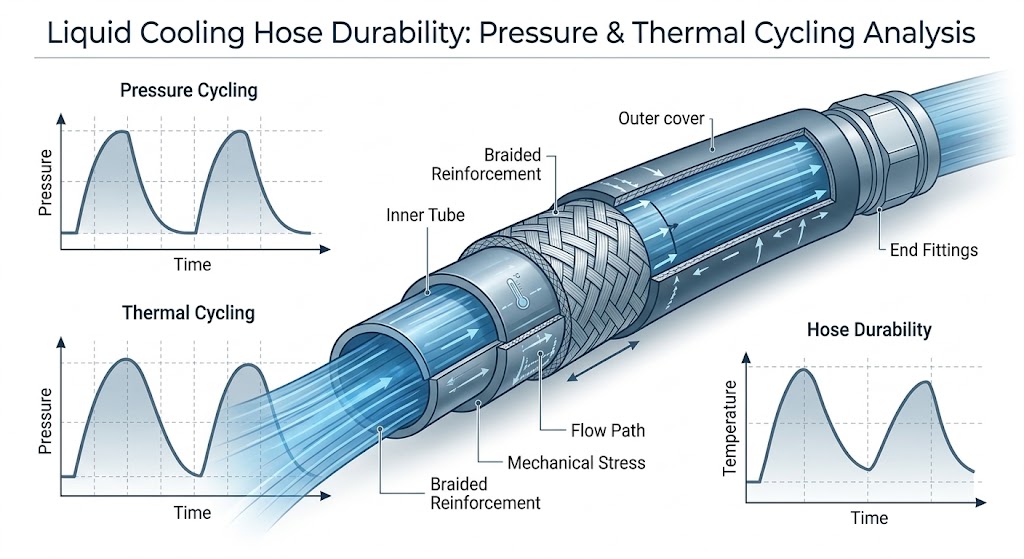

7. Le vélo thermique peut avoir plus d'importance qu'une seule température
Les systèmes de refroidissement du centre de données AI peuvent subir des changements dans la charge thermique.
À mesure que la température du liquide de refroidissement change, le tuyau et d'autres composants peuvent s'étendre et se contracter à plusieurs reprises.
Le cycle thermique répété crée un environnement mécanique différent du fonctionnement à température constante.
Pour les applications à cycle thermique important, l'ensemble complet du tuyau doit être pris en compte pendant la qualification.
8. La pression et la température devraient être évaluées ensemble
La pression et la température ne doivent pas toujours être traitées comme des spécifications indépendantes.
Un tuyau peut présenter des caractéristiques de performance différentes en fonction de différentes combinaisons de pression et de température.
Par conséquent, une spécification d'application utile ressemble plus à ceci:
| Paramètre | Exemple |
|---|---|
| Pression de fonctionnement | Définir l'état réel du système |
| Pression maximale | Définir la limite de conception |
| Température de fonctionnement | Définir la plage normale |
| Température maximale | Définir l'état supérieur attendu |
| Cyclisme sous pression | Définir le cas échéant |
| Cyclisme thermique | Définir le cas échéant |
9. Pourquoi la construction est importante
Un tuyau de refroidissement liquide est généralement un composant multicouches plutôt qu'un simple morceau de tubes en polymères.
La couche intérieure fournit la surface de contact fluide, le renforcement contribue à la résistance mécanique, et la couche externe assure la protection de l'environnement.
La construction doit être adaptée aux exigences de pression, de température et de mécanique de l'application.
10. Le renforcement aide à gérer la pression interne
Le renforcement est un élément important de nombreuses constructions flexibles à haute pression.
Il aide le tuyau à maintenir sa forme et à résister à la pression interne.
Toutefois, le renforcement ne doit pas être envisagé isolément.
Le tube intérieur, le renforcement, la couche extérieure et les raccords d'extrémité fonctionnent ensemble comme un assemblage.
11. Les connexions peuvent être le point faible
Le tuyau lui-même n'est qu'une partie de la voie fluide.
La connexion entre le tuyau et le raccord ou UQD doit également résister aux conditions de pression et de température spécifiées.
Les éléments de connexion potentiels comprennent :
- Tête de tuyau
- Montage
- Crampon ou pince
- Sceau
- UQD
Un indice de pression pour le tuyau seul ne définit pas automatiquement le taux de l'ensemble complet.
12. La chute de pression est différente de la pression nominale
La chute de pression et la capacité de pression sont souvent confondues lors du choix du tuyau.
Pression nominale concerne la pression que le tuyau est conçu pour résister.
Perte de pression décrit la perte de pression causée par la résistance du fluide lorsque le liquide se déplace dans le système.
Ce sont des paramètres d'ingénierie différents.
Pour le calcul de la chute de pression, voir Perte de pression du tuyau de refroidissement liquide: Comment calculer et le contrôler dans les centres de données AI.
13. Le diamètre du tuyau est toujours important
Le diamètre interne du tuyau affecte la vitesse du liquide de refroidissement et la résistance hydraulique.
Un diamètre intérieur plus petit peut augmenter la perte de pression à un débit donné.
Cela signifie que le calibrage du tuyau et les considérations de pression doivent être évalués ensemble.
Pour une approche détaillée du calibrage, voir Comment choisir la bonne taille de tuyau de refroidissement liquide pour les centres de données AI.
14. La température affecte également les propriétés du liquide de refroidissement
La température n'affecte pas seulement le matériau du tuyau.
Il peut également influencer les propriétés du liquide de refroidissement comme la viscosité.
Les changements de viscosité du liquide de refroidissement peuvent affecter le comportement hydraulique de la boucle de refroidissement.
C'est l'une des raisons pour lesquelles l'évaluation de la chute de pression devrait utiliser des températures de fonctionnement réalistes dans la mesure du possible.
15. Compatibilité et température du liquide de refroidissement
La compatibilité des matériaux doit également être envisagée dans la plage de température prévue.
Une évaluation des matériaux effectuée à température ambiante peut ne pas représenter l'état d'entretien complet.
Le liquide de refroidissement, la température et la durée d'exposition devraient donc être inclus dans le choix du matériau.
Pour plus d'informations, voir Comment la compatibilité du liquide de refroidissement affecte la sélection du tuyau de refroidissement pour les centres de données AI.
16. Température, pression et durée de vie
La durée de vie du tuyau dépend des conditions de fonctionnement.
Une exposition continue à la pression et à la température, combinée à des mouvements mécaniques et à des cycles, peut imposer des exigences au tuyau au fil du temps.
C'est pourquoi un tuyau doit être évalué en fonction de son enveloppe de service réelle plutôt qu'en fonction d'une seule valeur maximale.
17. Évitez de fonctionner trop près de la limite
Les systèmes d'ingénierie bénéficient généralement d'une marge de conception raisonnable.
Si l'état normal de fonctionnement est très proche de la limite spécifiée par le tuyau, il peut y avoir moins de marge pour les changements imprévus de fonctionnement, les pics de pression ou les excursions de température.
18. Routage mécanique influence également la fiabilité
La pression et la température ne sont pas les seuls facteurs affectant la durée de vie du tuyau.
Un tuyau peut également subir une flexion, une torsion, une vibration ou un contact externe.
Un routage incorrect peut créer une contrainte mécanique supplémentaire, même lorsque la pression et la température sont à l'intérieur des spécifications.
Le tuyau doit être installé selon son rayon de courbure et sa géométrie de raccordement.
19. Éviter les pliages pointus près des connexions
Les extrémités du tuyau et les zones de connexion méritent une attention particulière lors de l'installation.
Une flexion excessive à proximité d'un raccord peut exercer une contrainte supplémentaire sur l'ensemble.
Un bon routage devrait permettre une transition en douceur du tuyau à la connexion sans forcer le tuyau à se plier de façon inappropriée.
20. Vibrations et mouvements de matériel
Les tuyaux flexibles sont souvent utilisés en partie parce qu'ils peuvent accueillir le mouvement entre les composants connectés.
Toutefois, un mouvement répété peut devenir une charge mécanique si le tuyau est mal acheminé ou retenu.
Dans un environnement de serveur AI, le tuyau peut être nécessaire pour l'accès à l'entretien, le retrait des composants ou le mouvement au niveau du rack.
L'acheminement doit donc fournir une flexibilité suffisante sans créer une flexion cyclique excessive.
21. Pourquoi les centres de données d'IA exigent une performance de tuyau cohérente
L'infrastructure d'IA est de plus en plus conçue autour d'équipements informatiques de haute densité et d'architectures de refroidissement liquide.
Les composants de refroidissement sont intégrés dans un système compact où les tuyaux peuvent relier des plaques froides, des collecteurs, des UQD et des CDU dans un espace d'installation limité.
Dans ces conditions, un tuyau doit équilibrer:
- Capacité de pression
- Capacité de température
- Performance hydraulique
- Flexibilité
- Compatibilité des matériaux
- Fiabilité de la connexion
22. Qualification en pression et température
Lorsqu'une demande nécessite des essais de qualification, les conditions d'essai doivent refléter l'environnement d'exploitation prévu.
Selon la demande, l'évaluation peut comprendre :
- Essai de pression
- Essais de fuite
- Exposition à la température
- Cycle sous pression
- Cycle thermique
- Essai de débit
- Contrôle visuel
Le programme de qualification exact devrait être établi conformément aux exigences du système et aux normes applicables.
23. Quoi surveiller pendant les essais
Un programme d'essai utile ne devrait pas se concentrer uniquement sur l'échec immédiat du tuyau.
Les ingénieurs peuvent également surveiller les changements dans:
- Dimensions
- Apparence
- Étanchement de fuite
- Performance en pression
- Performance du flux
- Intégrité de la connexion
Ces observations peuvent fournir des renseignements supplémentaires sur la pertinence à long terme.
24. Options de tuyau de refroidissement liquide CJAN
CJAN fournit plusieurs configurations de tuyau de refroidissement liquide qui peuvent être évaluées pour le centre de données AI et d'autres applications de gestion thermique.
Actuellement CJAN LCH Tuyau de refroidissement liquide est disponible dans le cadre de la gamme de tuyaux de refroidissement liquide de l'entreprise.
D'autres configurations incluent: LCH-SD et LCH-SDS.
La sélection finale du produit doit être basée sur la pression réelle, la température, le liquide de refroidissement, le débit, les dimensions et les exigences de raccordement.

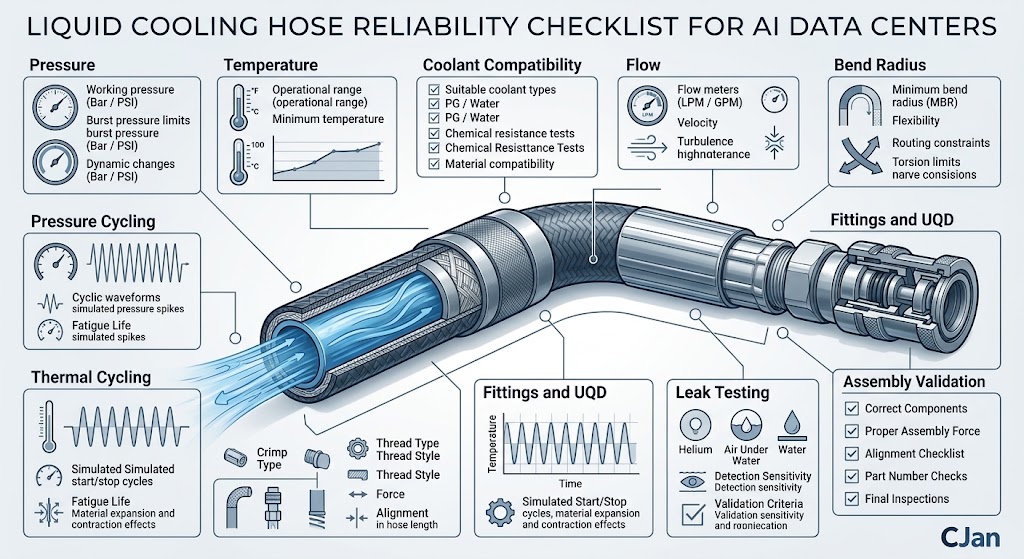

25. Liste de contrôle de fiabilité pratique
| Point | Vérification technique |
|---|---|
| Pression de fonctionnement | Définie |
| Pression maximale | Définie |
| Température de fonctionnement | Définie |
| Température maximale | Définie |
| Cycle sous pression | Apprécié le cas échéant |
| Cycle thermique | Apprécié le cas échéant |
| Compatibilité du liquide de refroidissement | Confirmé |
| Identification du tuyau | Contrôle du débit requis |
| Rayon de courbure | Confirmé |
| Raccords et UQD | Évaluation en tant qu'assemblée |
| Validation | Défini selon l'application |
Conclusion
La fiabilité du tuyau de refroidissement liquide dans un centre de données AI dépend de plus d'une seule pression ou spécification de température.
Le tuyau doit fonctionner dans les conditions réelles de pression, de température, de liquide de refroidissement, de débit et de mécanique attendues pendant le service.
Les fluctuations de la pression et le cycle thermique méritent une attention particulière lorsque le système est censé fonctionner en continu ou connaître des charges de travail changeantes.
Le tuyau, les raccords, les joints et les UQD devraient également être évalués comme un ensemble complet de manipulation des fluides.
Les configurations LCH, LCH-SD et LCH-SDS de CJAN offrent des options pour les applications de refroidissement liquide où les exigences de pression, de température, de flexibilité et de raccordement doivent être prises en compte ensemble.
Pour les projets de datacenter AI, le point de départ le plus efficace est de définir l'enveloppe d'exploitation complète avant de sélectionner la configuration finale du tuyau.
