Choisir la bonne taille de tuyau pour un système de refroidissement du centre de données AI est plus que choisir un tube qui correspond au connecteur disponible.
Le diamètre interne du tuyau influence la vitesse du liquide de refroidissement, la chute de pression et la quantité d'écoulement qui peut passer par la boucle de refroidissement.
Pour les systèmes d'IA à forte densité, ces facteurs doivent être considérés ensemble.
Pour une introduction au rôle des tuyaux de refroidissement liquides dans l'infrastructure AI, voir Comment fonctionne le refroidissement liquide dans les centres de données AI?.
1. Pourquoi la taille du tuyau compte dans le refroidissement liquide AI
Les systèmes de refroidissement liquide transfèrent la chaleur des processeurs, des GPU ou d'autres composants de haute puissance dans une boucle de refroidissement circulante.
Le tuyau assure un cheminement flexible entre les composants tels que les plaques froides, les collecteurs, les CDU et les raccords à déconnexion rapide.
Son diamètre interne affecte directement le passage du flux.
Cette relation devient de plus en plus importante à mesure que le flux de liquide de refroidissement nécessaire augmente.
2. Commencez par le débit de liquide de refroidissement requis
Le calibrage du tuyau doit commencer par le débit requis du système de refroidissement.
Le débit requis dépend de la charge thermique et de la hausse de température permise à travers la boucle de refroidissement.
Une relation de transfert de chaleur simplifiée est:
Le calcul technique réel peut exiger des paramètres supplémentaires du système, mais cette relation illustre pourquoi le débit est fondamental pour le calibrage des tuyaux.
Un tuyau doit donc être sélectionné après que la plage de débit requise ait été établie plutôt qu'avant.
3. L'identification du tuyau est plus importante que l'OD du tuyau pour le débit

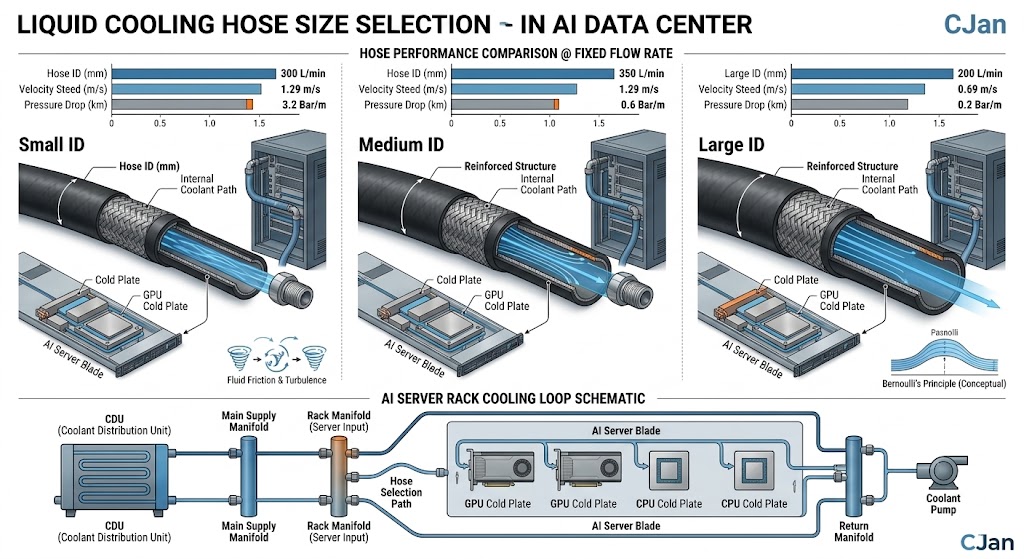

Lors de la discussion des performances hydrauliques, les ingénieurs devraient distinguer le diamètre intérieur du diamètre extérieur.
Diamètre intérieur (ID) détermine le passage approximatif du flux à travers le tuyau.
Diamètre extérieur est plus pertinent pour le dégagement d'installation, le serrage, le routage et l'intégration mécanique.
Deux tuyaux peuvent avoir des dimensions extérieures similaires tout en ayant des passages d'écoulement interne différents en raison de différences dans la construction du mur.
4. Comment le diamètre du tuyau influence la chute de pression
Pour un liquide de refroidissement et un débit donnés, la réduction du diamètre interne augmente la vitesse du liquide de refroidissement.
Une vitesse plus élevée augmente généralement la perte de pression de frottement.
C'est pourquoi un tuyau sous-dimensionné peut devenir une restriction dans un circuit de refroidissement à débit élevé.
Le comportement de la chute de pression doit être contrôlé au débit réel de la conception plutôt qu'à une condition d'essai arbitraire.
Pour une discussion plus approfondie, voir Perte de pression du tuyau de refroidissement liquide: Comment calculer et le contrôler dans les centres de données AI.
5. Un tuyau plus grand améliore-t-il toujours le refroidissement?
Pas nécessairement.
Un diamètre intérieur plus grand peut réduire la résistance hydraulique, mais le tuyau doit encore s'intégrer au reste du système de refroidissement.
L'augmentation de la taille du tuyau peut nécessiter plus de :
- Accessoires
- Ports mobiles
- UQD
- Pinces ou matériel de connexion
- Espace de routage
Un tuyau plus grand peut aussi être moins pratique dans un environnement de serveur serré.
L'objectif est donc de choisir une taille appropriée plutôt que de simplement maximiser le diamètre.
6. Considérez la trajectoire complète
Le tuyau n'est qu'une partie du circuit hydraulique.
Chaque section peut contribuer à la résistance hydraulique.
Si un tuyau a un diamètre intérieur relativement grand mais que l'UQD ou le raccord a un passage d'écoulement sensiblement plus petit, le raccordement peut devenir le point limite.
Le calibrage du tuyau doit donc être coordonné avec l'architecture de connexion complète.
7. Faire correspondre la taille du tuyau avec l'UQD

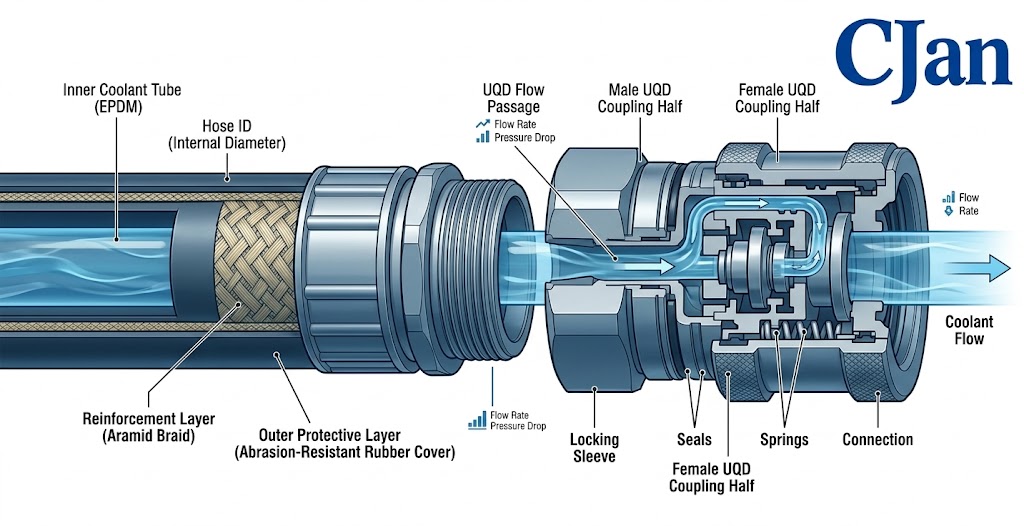

Les QUQ offrent un moyen pratique de connecter et de déconnecter les composants de refroidissement liquide pendant le service d'équipement.
Cependant, l'UQD fait également partie du circuit de refroidissement.
Le tuyau et l'UQD doivent donc être traités comme un assemblage lors de l'évaluation hydraulique.
Une question de conception utile n'est pas simplement :
Quel diamètre de tuyau dois-je utiliser?
C'est :
Quelle configuration de tuyau et de raccordement fournit le débit requis avec une perte de pression acceptable?
8. Taille du tuyau et rayon de courbure minimal
Le routage physique est une autre considération importante.
Les tuyaux plus grands nécessitent généralement plus d'espace d'installation et peuvent avoir un rayon de courbure minimal plus grand.
À l'intérieur d'un porte-serveur AI, les tuyaux peuvent devoir contourner les plaques froides, les composants électriques, les collecteurs et autres matériels.
Un tuyau qui fonctionne bien hydrauliquement peut encore être inapproprié s'il ne peut être acheminé sans flexion excessive.
9. Évitez de choisir un tuyau trop petit
Un tuyau sous-dimensionné peut créer plusieurs problèmes.
- Vitesse de refroidissement plus élevée
- Perte de pression plus élevée
- Augmentation de la pression de la pompe
- Limites potentielles de débit
- Marge de conception réduite
Le problème peut ne pas devenir évident lors de l'exploitation à faible charge.
Il peut devenir plus important lorsque le système atteint son état d'exploitation prévu à haute charge.
10. Évitez de choisir un tuyau qui est trop grand
La surdimensionnement présente également des inconvénients.
- Plus d'espace d'installation
- Matériel de connexion plus large
- Rayon de virage potentiellement plus grand
- Utilisation accrue des matériaux
- Intégration de rack plus difficile
Pour cette raison, le choix du tuyau devrait être fondé sur les exigences techniques plutôt que sur une préférence générale pour les tubes plus gros.
11. Le type de liquide de refroidissement doit être considéré
Différentes formulations de liquide de refroidissement peuvent avoir des propriétés physiques différentes.
La viscosité et la densité influencent le comportement hydraulique, tandis que la compatibilité chimique détermine si le matériau du tuyau convient pour un service à long terme.
La taille du tuyau ne doit donc pas être sélectionnée indépendamment du liquide de refroidissement.
Pour les systèmes utilisant des réfrigérants à base d'eau, l'évaluation hydraulique devrait encore tenir compte de la formulation réelle du réfrigérant et de la température de fonctionnement.
12. La température peut changer le comportement hydraulique
Les propriétés du liquide de refroidissement peuvent changer à mesure que la température change.
Parce que la viscosité peut affecter la résistance à l'écoulement, le comportement de chute de pression à une température peut ne pas être identique au comportement à une autre température.
Pour les systèmes ayant une plage de température de fonctionnement relativement large, l'évaluation du tuyau devrait tenir compte des conditions de fonctionnement pertinentes plutôt que de s'appuyer sur un seul point nominal.
13. La longueur du tuyau est également importante
Une fois le diamètre du tuyau sélectionné, la longueur du tuyau doit être prise en compte.
Les tuyaux plus longs créent généralement plus de perte de pression de frottement que les tuyaux plus courts avec le même diamètre intérieur et les mêmes conditions de refroidissement.
Dans un système de refroidissement à rack, les tuyaux d'alimentation et de retour peuvent contribuer à la résistance totale du système.
L'acheminement doit donc être conçu de manière à assurer une capacité d'utilisation suffisante sans introduire de longueur de tuyau inutile.
14. Considérer ensemble les lignes d'approvisionnement et de retour
Une boucle de refroidissement liquide contient normalement des voies d'alimentation et de retour.
Si les deux voies utilisent des tuyaux flexibles, les deux contribuent à la résistance hydraulique du système.
Évaluer seulement le tuyau d'alimentation peut sous-estimer la perte de pression totale liée au tuyau.
15. La construction du tuyau peut affecter le débit disponible
Les tuyaux de refroidissement liquides peuvent utiliser plusieurs couches, y compris une couche de contact fluide interne, un renforcement et une couche de protection externe.
La construction influence les performances mécaniques et peut affecter la relation entre le diamètre extérieur et le diamètre intérieur.
Pour cette raison, le choix du tuyau doit utiliser les données dimensionnelles réelles du fabricant.
Le tuyau ne doit pas être jugé uniquement par son aspect extérieur ou par sa dimension extérieure nominale.
16. La pression et la taille du tuyau sont différents paramètres
Un tuyau peut avoir un indice de pression approprié tout en restant impropre du point de vue hydraulique.
La capacité de pression est décrite.
La taille du tuyau influence la vitesse d'écoulement et la perte de pression.
17. Comment construire une spécification de calibrage du tuyau
Avant de contacter un fabricant de tuyaux, préparez une spécification d'application de base.
| Paramètre | Informations à définir |
|---|---|
| Refroidisseur | Type de fluide et formulation |
| Débit | Débit normal et débit maximal requis |
| Température | Fonctionnement et température maximale |
| Pression | Pression de fonctionnement et de calcul |
| Longueur du tuyau | Longueur approximative d'approvisionnement et de retour |
| Espace disponible | Limites d'acheminement et de dégagement |
| Connexion | Prescriptions relatives au montage et à la qualité de l'eau |
18. Un processus pratique de sélection de la taille du tuyau
Cette séquence permet d'éviter la situation courante où le diamètre du tuyau est choisi avant que les exigences de refroidissement ne soient comprises.
19. Pourquoi les conditions d'application comptent plus qu'une taille de tuyau générique
Il n'y a pas de tuyau unique qui soit automatiquement correct pour chaque système de refroidissement du centre de données AI.
Différents systèmes peuvent être différents:
- Charges thermiques
- Préparations de liquide de refroidissement
- Prescriptions relatives au débit
- Limites de pression
- Mises en page des racks
- Architectures de connexion
Par conséquent, un tuyau qui fonctionne bien dans une architecture de refroidissement peut ne pas être le meilleur choix pour une autre.
20. Sélection de la taille du tuyau pour les racks AI haute densité
Les racks haute densité AI imposent des exigences supplémentaires sur l'infrastructure de refroidissement.
Une charge thermique accrue peut nécessiter un débit de liquide de refroidissement plus élevé, tandis que l'espace physique disponible pour les tuyaux reste limité.
Cela crée un compromis pratique en matière d'ingénierie :
La meilleure solution est donc généralement une conception coordonnée du système plutôt qu'une décision isolée de taille de tuyau.
21. Comment évaluer les os de refroidissement liquide CJAN
CJAN fournit plusieurs configurations de tuyau pour les applications de refroidissement liquide.
Les CJAN LCH Tuyau de refroidissement liquide peut être évalué en fonction du débit, de la température, de la pression, des dimensions et de la configuration du raccordement.
Les configurations supplémentaires comprennent: LCH-SD et LCH-SDS.
Pour une recommandation spécifique à l'application, les paramètres de fonctionnement réels devraient être fournis plutôt que de choisir un produit uniquement à partir de la taille nominale du tuyau.
22. Ne pas ignorer l'assemblage du tuyau fini
Le produit final installé sur un support AI peut contenir des tuyaux, des raccords, des UQD et d'autres composants de connexion.
L'assemblage fini doit être vérifié pour:
- Débit requis
- Perte de pression
- Pression nominale
- Plage de température
- Étanchement de fuite
- Rayon de courbure
- Compatibilité des connexions
Ceci est particulièrement important lorsque la marge de pression de la boucle de refroidissement est limitée.
23. Un exemple d'ingénierie simple
Considérez une boucle de refroidissement AI qui nécessite un débit défini de liquide de refroidissement à travers un tuyau flexible.
Au lieu de sélectionner immédiatement le tuyau par taille nominale, l'ingénieur peut comparer plusieurs diamètres internes candidats dans les mêmes conditions.
| Point d ' évaluation | Candidat A | Candidat B | Candidat C |
|---|---|---|---|
| Refroidisseur | Même | ||
| Température | Même | ||
| Débit | Même | ||
| Longueur du tuyau | Même | ||
| Diamètre intérieur | Petites | Moyenne | Grandes |
| Perte de pression | Mesure | Mesure | Mesure |
| Routage | Vérifier | Vérifier | Vérifier |
Cette comparaison fournit une base beaucoup plus solide pour la sélection que le choix d'un tuyau basé uniquement sur le diamètre extérieur.
24. Cinq questions à poser avant de commander
1. Quel est le débit requis?
Définir le débit normal et le débit maximal lorsque c'est possible.
2. Quel liquide de refroidissement sera utilisé?
Le matériau du tuyau doit être compatible avec le liquide de refroidissement réel.
3. Quelle chute de pression est acceptable?
Cela permet de déterminer si le diamètre intérieur proposé est approprié.
4. Quel matériel de connexion sera utilisé?
Les dimensions du tuyau et de l'UQD doivent être considérées ensemble.
5. Comment le tuyau sera-t-il acheminé?
Vérifiez le rayon de virage, l'espace disponible et l'accès au service avant de finaliser la configuration du tuyau.
25. Liste de contrôle du calibrage du tuyau de refroidissement liquide
| Besoins | Vérifier |
|---|---|
| Débit de liquide de refroidissement requis | Définie |
| Type de liquide de refroidissement | Confirmé |
| Température de fonctionnement | Confirmé |
| Pression de fonctionnement | Confirmé |
| Diamètre intérieur du tuyau | Évaluation |
| Perte de pression | Contrôle au débit prévu |
| Longueur du tuyau | Estimation à partir de l ' itinéraire effectif |
| UQD et compatibilité de montage | Confirmé |
| Rayon de virage minimal | Confirmé |
| Montage final | Validé |
Conclusion
La sélection d'un tuyau de refroidissement liquide pour un centre de données AI commence par l'exigence de refroidissement, et non le tuyau lui-même.
Le débit de liquide de refroidissement nécessaire détermine la cible hydraulique. Le diamètre interne du tuyau devient alors un facteur important pour contrôler la vitesse et la chute de pression du liquide de refroidissement.
L'approche la plus pratique consiste à évaluer le tuyau dans le cadre de l'ensemble de refroidissement complet.
Les configurations LCH, LCH-SD et LCH-SDS de CJAN offrent des options pour les applications de refroidissement liquide où les performances hydrauliques, la flexibilité et l'intégration du système doivent être considérées ensemble.
Pour les projets de centre de données AI, les ingénieurs peuvent commencer l'évaluation en définissant le type de liquide de refroidissement, le débit, la pression, la température, la longueur du tuyau et les exigences de raccordement.
Pour plus d'informations, visitez le site CJAN Solutions de refroidissement liquide ou de revoir la CJAN LCH Tuyau de refroidissement liquide.
