GLOBALTuyau de refroidissement liquide en silicone: principaux avantages et limites
Le tuyau en silicone est largement utilisé dans les applications où la flexibilité, la capacité de température et la manipulation propre des fluides sont importantes.
Mais le silicone n'est pas automatiquement le bon choix pour chaque circuit de refroidissement.
La formulation du liquide de refroidissement, la température de fonctionnement, la pression, le débit, les exigences de perméation et la construction du tuyau influent tous sur la pertinence d'un tuyau de refroidissement liquide en silicone.

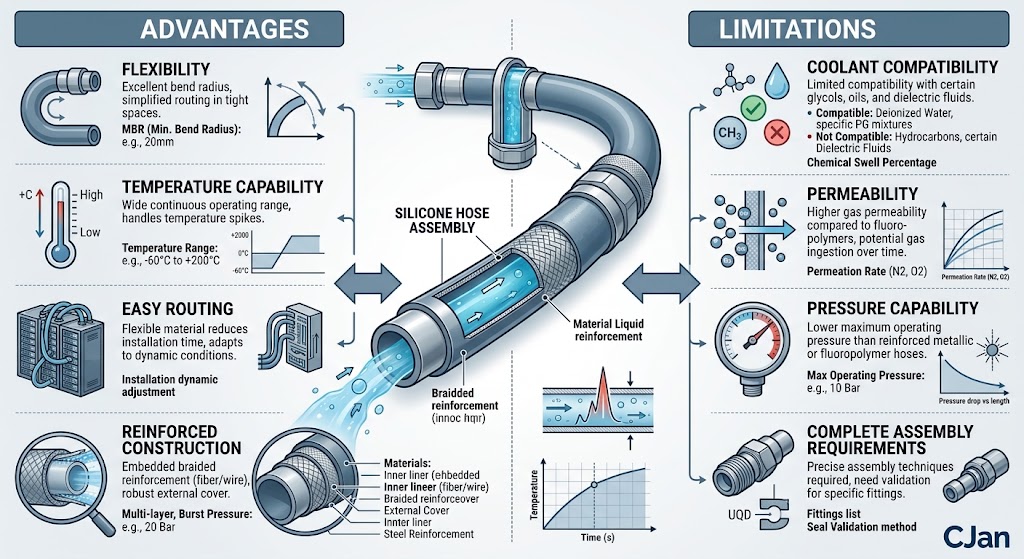

Cet article examine où les tuyaux de refroidissement en silicone liquide peuvent être utiles, quelles limites les ingénieurs devraient considérer et comment le silicone se compare avec d'autres matériaux de tuyau.
1. Pourquoi la silicone est considérée pour le refroidissement liquide
Les systèmes de refroidissement liquides nécessitent souvent un tuyau qui peut être acheminé par un espace d'installation limité sans créer de contraintes mécaniques excessives.
La silicone est naturellement flexible et peut répondre à de nombreuses exigences de routage plus facilement que certains matériaux rigides ou moins flexibles.
Il peut également fournir une capacité de température utile et est disponible dans différentes constructions de tuyaux, y compris des conceptions renforcées.
Pour ces raisons, le silicone peut être considéré pour des applications telles que:
- Refroidissement liquide du serveur AI
- Gestion thermique des centres de données
- Équipement industriel
- Matériel de gestion thermique
- Autres systèmes de fluides à boucle fermée
2. La construction compte plus que le nom matériel
Un tuyau de refroidissement liquide en silicone n'est pas simplement un morceau de tubulure en silicone.
Un tuyau fini peut contenir plusieurs couches conçues pour fournir différentes fonctions.
La couche interne fournit la surface de contact fluide, tandis que le renforcement peut améliorer la capacité de pression et la stabilité dimensionnelle. La couche externe fournit une protection supplémentaire contre l'environnement environnant.
Par conséquent, deux tuyaux en silicone aux dimensions similaires peuvent avoir des caractéristiques de performance significativement différentes.
3. Avantage: Flexibilité
La flexibilité est l'une des caractéristiques les plus utiles du tuyau en silicone pour le refroidissement liquide.
Les composants de refroidissement sont rarement disposés dans une ligne parfaitement droite. Il se peut que les câbles doivent parcourir le matériel du serveur, les collecteurs, les plaques froides, les chemins de câbles et les composants structurels.
Un tuyau flexible peut faciliter l'installation et réduire le besoin de sections de tuyauterie rigides dans certaines conceptions.
Toutefois, la flexibilité ne doit pas être confondue avec une capacité de flexion illimitée.
Le rayon de virage minimal du fabricant doit toujours être respecté.
4. Avantage: Capacité de température
Les matériaux en silicone peuvent fonctionner sur une plage de température relativement large par rapport à de nombreux matériaux en caoutchouc conventionnels.
Cela peut être utile lorsqu'un système de refroidissement subit des températures élevées ou des cycles thermiques répétés.
Cependant, les ingénieurs devraient faire une distinction entre la capacité de température du silicone en tant que matériau et la température admissible d'un tuyau fini.
Le renforcement, les raccords, les joints et la construction du tuyau peuvent affecter la limite de fonctionnement finale.
5. Avantage: Convient pour l'acheminement du tuyau complexe
Les systèmes modernes de refroidissement liquide peuvent contenir de nombreux points de connexion.
Dans un porte-serveur haute densité, l'espace disponible autour des composants de refroidissement peut être limité. Un tuyau qui peut être acheminé proprement sans déformation nette peut simplifier l'installation.
La silicone peut être attrayante dans ces situations en raison de sa flexibilité inhérente.
L'objectif de la conception devrait néanmoins être un routage contrôlé, et non pas simplement choisir le tuyau le plus souple disponible.
6. Avantage: Disponibilité dans les constructions renforcées
Les tuyaux en silicone peuvent être fabriqués avec un renfort pour améliorer les performances mécaniques.
Selon la construction, le renforcement peut aider le tuyau à résister à la pression interne et à maintenir sa stabilité dimensionnelle pendant le fonctionnement.
Parmi les approches de renforcement possibles, mentionnons les structures de renforcement textile ou d'autres structures mécaniques.
La capacité de pression réelle doit toujours être déduite des spécifications du tuyau fini.
7. Limitation: La compatibilité du liquide de refroidissement doit être vérifiée
La silicone ne doit pas être sélectionnée simplement parce qu'elle a été utilisée avec succès dans une autre application de refroidissement.
Différentes formulations de liquide de refroidissement peuvent se comporter différemment lorsqu'elles sont exposées à des matériaux de tuyau pendant de longues périodes.
Les ingénieurs devraient envisager :
- Composition du liquide de refroidissement
- Additifs
- Concentration
- Température de fonctionnement
- Durée de l'exposition
- Durée de vie prévue
La compatibilité doit être évaluée par rapport au fluide réel plutôt que de se fonder uniquement sur une description générique du matériau.
Voir Comment la compatibilité du liquide de refroidissement affecte la sélection du tuyau de refroidissement pour les centres de données AI pour une discussion plus détaillée.
8. Limitation : La perméabilité peut être importante
La perméabilité est un autre facteur qui mérite l'attention dans le refroidissement liquide en boucle fermée.
Un système de refroidissement peut avoir besoin de maintenir la composition du liquide de refroidissement pendant une longue période de service. Selon la conception du fluide et du système, l'interaction entre le liquide de refroidissement et le matériau du tuyau peut devenir une considération technique.
Le silicone peut avoir une perméabilité plus élevée au gaz et à la vapeur que certains matériaux fluoropolymères.
Cela ne rend pas le silicone inadapté au refroidissement liquide, mais cela signifie que la perméabilité doit être évaluée lorsque la rétention du liquide ou l'interaction environnementale est importante.
Pour les applications exigeantes, les ingénieurs doivent comparer les données de la construction réelle du tuyau plutôt que de se fier uniquement aux propriétés générales du matériau.
9. Limite : La capacité de pression dépend de la construction du tuyau
La silicone elle-même ne doit pas être traitée comme un indice de pression.
La capacité de pression d'un tuyau de silicone fini dépend:
- Diamètre intérieur
- Épaisseur des parois
- Renforcement
- Température de fonctionnement
- Construction du tuyau
- Accessoires
Pour les applications de refroidissement liquide, les ingénieurs devraient donc utiliser la pression nominale du tuyau spécifique plutôt que de supposer que tous les tuyaux en silicone ont la même capacité de pression.
10. Limitation : La douceur n'est pas la même que la fiabilité
Un tuyau très flexible peut être pratique à installer, mais une flexibilité excessive peut créer ses propres préoccupations d'ingénierie.
Si un tuyau n'est pas pris en charge, il peut s'agglutiner ou se déplacer pendant l'installation et l'entretien.
Les mouvements répétés peuvent également imposer des charges supplémentaires sur les raccords.
Une bonne conception du tuyau équilibre donc la flexibilité avec un renforcement, un support et un contrôle d'acheminement adéquats.
11. Silicone contre EPDM pour refroidissement liquide
La silicone et l'EPDM sont deux options importantes pour les applications de refroidissement liquide, mais leurs propriétés diffèrent.
| Facteur | Silicone | EPDM |
|---|---|---|
| Flexibilité | Généralement très bonne | Bon, dépendant de la construction |
| Capacité de température | Large, dépendant de l'application | Large, dépendant de l'application |
| Compatibilité du liquide de refroidissement | Doit être vérifié | Doit être vérifié |
| Perméabilité | Peut être une considération | Utilisation dépendante |
| Capacité de pression | Dépenses de construction | Dépenses de construction |
| Pilote de sélection typique | Exigences de flexibilité et de température | Compatibilité du liquide de refroidissement et exigences générales du système |
Aucun des deux matériaux n'est universellement meilleur. Le bon choix dépend des conditions de refroidissement réelles.
12. Silicone contre PTFE et PFA
Les fluoropolymères tels que PTFE et PFA sont souvent pris en considération lorsque la résistance chimique, les propriétés de contact fluide ou d'autres exigences exigeantes sont importantes.
En revanche, la silicone peut être attrayante lorsque la flexibilité et la capacité de température sont des priorités majeures.
La décision devrait donc commencer par les exigences de la demande plutôt que par un classement simple.
Pour plus d'informations sur la sélection des fluoropolymères, voir Quand devriez-vous utiliser un tuyau de fluoropolymère dans les systèmes de refroidissement liquides?.

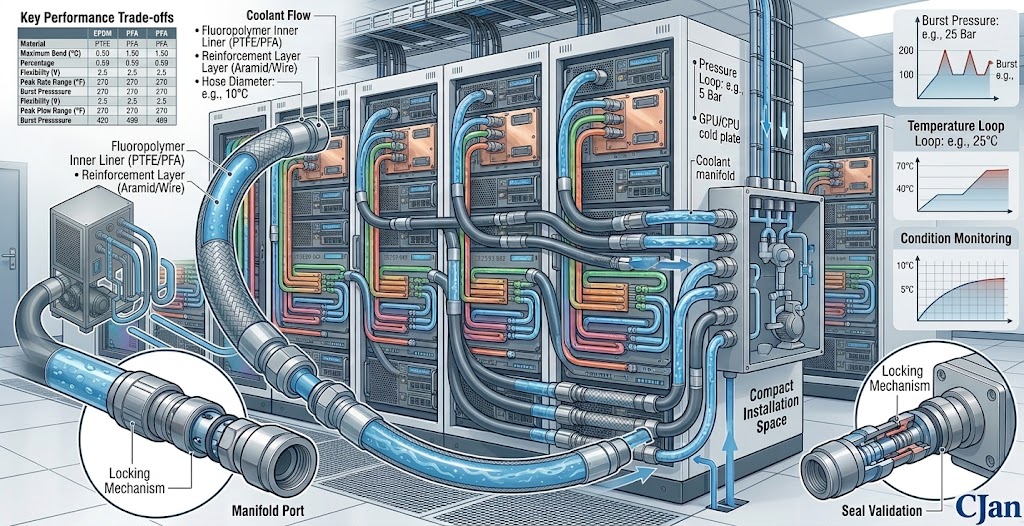

13. Le tuyau de silicone dans le refroidissement du centre de données AI
Le refroidissement du centre de données AI introduit une combinaison de prescriptions hydrauliques et mécaniques.
Des charges de refroidissement plus élevées peuvent nécessiter un débit important de liquide de refroidissement, tandis que les dispositions des racks à haute densité peuvent rendre l'acheminement du tuyau plus difficile.
Pour un tuyau en silicone, les ingénieurs devraient envisager:
- Compatibilité du liquide de refroidissement
- Débit requis
- Diamètre intérieur
- Perte de pression
- Température de fonctionnement
- Pression nominale
- Rayon de virage minimal
- Configuration de connexion
Le tuyau doit être choisi comme faisant partie du circuit de refroidissement complet plutôt que comme composant isolé.
Pour les applications rack haute densité, voir Comment choisir le bon tuyau de refroidissement liquide pour les serveurs AI haute densité.
14. Le tuyau de silicone et le flux de liquide de refroidissement
Le choix des matériaux ne détermine pas en soi les performances hydrauliques.
Le diamètre intérieur et la longueur du tuyau peuvent avoir un effet significatif sur la perte de pression.
Si un tuyau de silicone est trop petit pour le débit requis, la chute de pression qui en résulte peut augmenter les exigences de la pompe et affecter l'équilibre du système.
Les ingénieurs devraient donc calculer les exigences de débit avant de finaliser les dimensions du tuyau.
15. Rayon du tuyau de silicone
L'acheminement flexible est l'une des raisons pour lesquelles le silicone est considéré pour le refroidissement liquide, mais le rayon de courbure minimal doit encore être respecté.
Un tuyau trop serré peut subir une contrainte locale, une déformation ou une charge supplémentaire aux raccords.
L'acheminement doit fournir une courbe lisse plutôt que de forcer le tuyau autour d'un angle aiguisé.
Ceci est particulièrement important lorsque plusieurs tuyaux sont installés ensemble.
Pour plus d'informations, voir Rayon de pliage du tuyau de refroidissement liquide : pourquoi la flexibilité est importante dans les racks de serveurs AI.
16. Questions relatives à la conception des connexions
Un tuyau en silicone n'est qu'une partie d'un raccord de refroidissement.
Les raccords, joints, pinces ou raccords sertis et les déconnexions rapides influencent la fiabilité de l'ensemble fini.
Lorsque des raccords UQD sont utilisés, les composants du tuyau, du raccord et de l'étanchéité doivent être évalués comme une connexion complète.
17. Comment le tuyau de silicone peut soutenir la maintenance
Les systèmes de refroidissement liquide doivent être accessibles aux fins d'inspection et d'entretien.
Un tuyau flexible peut simplifier l'accès aux composants dans certains plans d'équipement, en particulier lorsque les tuyauteries rigides restreignent le mouvement.
Toutefois, l'accès à l'entretien ne doit pas entraîner une flexion ou une torsion répétées du tuyau.
Si une connexion est souvent déconnectée, le montage et la conception UQD doivent être choisis pour le cycle d'entretien prévu.
18. Signes qu'un tuyau de silicone peut ne pas être le bon choix
La silicone peut mériter un réexamen lorsque la demande comporte des exigences telles que:
- Chimie des réfrigérants très exigeante
- Limites strictes de perméation
- Exigences très spécifiques en matière de contact fluide
- Exigences en matière de pression au-delà de la construction choisie
- Conditions d'installation à l'extérieur du tuyau
- Problèmes de compatibilité qui ne peuvent être résolus par des essais
Dans ces situations, les ingénieurs peuvent avoir besoin de comparer EPDM, PTFE, PFA ou d'autres constructions de tuyaux spécialisés.
19. Une liste de vérification pratique du tuyau de silicone
Cette séquence permet de s'assurer que la sélection des matériaux ne se déconnecte pas des conditions réelles d'exploitation.
20. Quels renseignements devraient être fournis au fournisseur de tuyau?
Pour un projet de tuyau de refroidissement liquide en silicone, les informations suivantes sont utiles:
- Type de liquide de refroidissement
- Concentration du liquide de refroidissement
- Température de fonctionnement
- Température maximale et minimale
- Pression de fonctionnement
- Pression maximale
- Débit requis
- Diamètre intérieur du tuyau
- Longueur requise
- Rayon de virage minimal
- Type de montage
- Exigences en matière de QUQD
- Exigences en matière de propreté
- Conditions de service prévues
21. Comment le CJAN aborde la sélection du tuyau de refroidissement liquide
CJAN développe des solutions de tuyaux de refroidissement liquides pour des applications où les exigences en matière de matériaux, de construction et de raccordement doivent être prises en compte ensemble.
Les CJAN Refroidissement liquide La gamme d'application couvre les solutions flexibles pour les systèmes de gestion thermique.
Les produits de refroidissement liquides actuels comprennent : LCH, LCH-SD et LCH-SDS.
Pour les applications de tuyaux en silicone, la construction appropriée doit être choisie en fonction des conditions de refroidissement, de pression, de température, de débit et d'installation.
22. Sélection du tuyau de silicone: une approche équilibrée
Le cas le plus fort pour le silicone provient généralement d'une combinaison d'exigences plutôt que d'une propriété isolée.
| Besoins | Considération sur la silicone |
|---|---|
| Routage flexible | Souvent un candidat fort |
| Cycle thermique | Évaluer la construction réelle du tuyau |
| Chimie du liquide de refroidissement | Essais de compatibilité requis |
| Système sensible à la perméation | Nécessite une évaluation minutieuse |
| Haute pression | Réviser les spécifications du tuyau renforcé |
| Routage compact du rack | Évaluer le rayon de virage et le renforcement |
23. La silicone est un outil, pas une réponse universelle
La façon la plus utile d'évaluer le tuyau de refroidissement liquide en silicone est de le traiter comme une option dans un processus plus large de sélection des matériaux.
En même temps, d'autres matériaux peuvent offrir des avantages en matière de résistance chimique, de perméabilité ou d'autres exigences spécialisées.
Le choix final devrait refléter le système de refroidissement réel plutôt que la préférence générale pour un matériau.
Conclusion
Le tuyau de refroidissement liquide en silicone peut être une solution pratique où la flexibilité, la capacité de température et les exigences d'installation sont importantes.
La compatibilité du liquide de refroidissement, la perméabilité, la capacité de pression et la construction complète du tuyau doivent être prises en considération avant que le tuyau ne soit spécifié.
Pour les data centers AI, la gestion thermique industrielle et d'autres applications de refroidissement liquide, la bonne approche est de faire correspondre la construction du tuyau à l'enveloppe de fonctionnement complète.
La silicone peut être le bon choix pour un système, tandis que EPDM, PTFE, PFA ou une autre construction peut être mieux adaptée à un autre.
