GLOBALComment choisir le bon tuyau de refroidissement liquide pour les serveurs AI haute densité
À mesure que les serveurs AI deviennent plus puissants, la conception du refroidissement devient moins indulgente.
Les systèmes GPU à haute densité peuvent placer des charges thermiques importantes dans une quantité relativement faible d'espace de rack. Le refroidissement liquide aide à éloigner la chaleur de ces composants, mais la performance de la boucle de refroidissement dépend de chaque partie de la trajectoire du fluide.
Le tuyau est l'une de ces parties.
Il peut sembler qu'il s'agisse d'une simple connexion flexible, mais son diamètre interne, son matériau, sa capacité de pression, sa plage de température, son rayon de courbure et sa méthode de connexion peuvent tous affecter le système final.
Pour un aperçu du fonctionnement du refroidissement liquide dans les infrastructures d'IA, voir Comment fonctionne le refroidissement liquide dans les centres de données AI?.

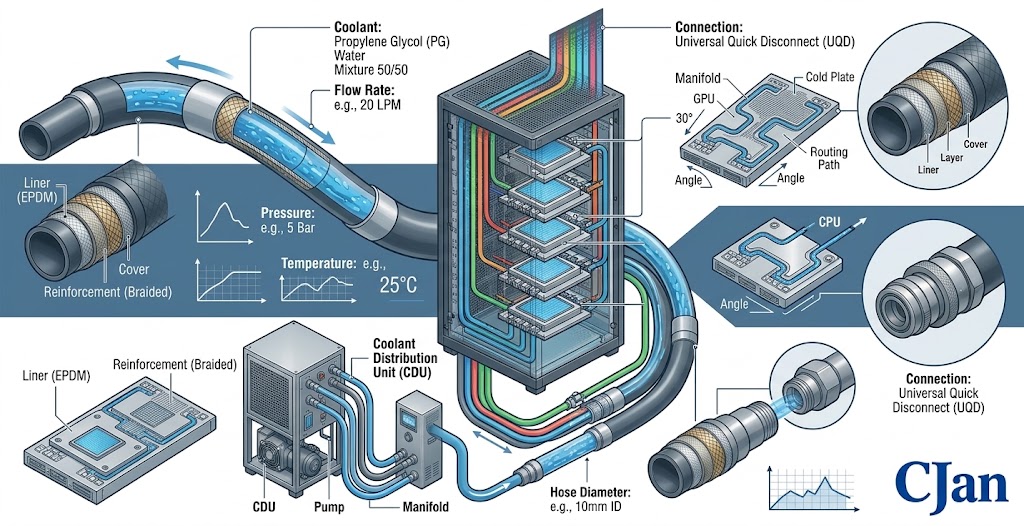

1. Pourquoi la sélection du tuyau compte dans les serveurs AI haute densité
Dans un serveur conventionnel refroidi par air, il n'y a pas de tuyau liquide qui circule directement dans la boucle de refroidissement autour du matériel informatique.
Dans un système refroidi par liquide, les tuyaux flexibles peuvent faire partie de la voie primaire de transport du liquide entre les composants.
Selon l'architecture, les tuyaux peuvent se connecter:
- Plaques froides
- Feuilles
- CDU
- Modules de refroidissement du serveur
- UQD
- Autres composants de manipulation des fluides
Cela fait de la sélection des flexibles une décision de conception plutôt qu'une simple décision d'achat.
2. Commencez par l'architecture de refroidissement
Avant de sélectionner un tuyau, comprenez où il sera installé.
Un tuyau utilisé entre un collecteur et un serveur peut avoir des exigences différentes d'un tuyau utilisé ailleurs dans l'infrastructure de refroidissement.
Les premières questions devraient être les suivantes :
- Où se trouve le tuyau ?
- Quels composants se connecte-t-il ?
- Quel liquide de refroidissement coule à travers ?
- Quelle pression ressent-elle ?
- Quelle plage de température est prévue?
- Combien de débit est nécessaire?
- Quel est le mouvement attendu?
3. Définir le liquide de refroidissement d'abord
Le liquide de refroidissement est l'un des premiers paramètres à identifier.
Différents systèmes de refroidissement liquide peuvent utiliser différentes formulations de liquide de refroidissement, et le matériau du tuyau doit être adapté au fluide réel.
La compatibilité des matériaux doit être évaluée en même temps que les conditions de température et d'exposition.
Pour une discussion plus détaillée, voir Comment la compatibilité du liquide de refroidissement affecte la sélection du tuyau de refroidissement pour les centres de données AI.
4. Déterminer le débit requis
Le tuyau doit permettre le débit de liquide de refroidissement requis sans créer une résistance hydraulique inutile.
Le débit requis dépend de la charge de refroidissement et de la différence de température permise dans le système.
Une relation simplifiée est :
Les calculs du système réel doivent utiliser les paramètres de la boucle de refroidissement complète.
5. Sélectionnez soigneusement le diamètre intérieur
Le diamètre intérieur a une influence directe sur la vitesse du fluide et la perte de pression.
Si le tuyau est trop petit pour le débit requis, la perte de pression peut devenir un facteur important de conception.
Si le tuyau est inutilement gros, cependant, la taille supplémentaire peut créer des problèmes d'installation ou d'emballage.
Le calibrage du tuyau devrait donc équilibrer les exigences hydrauliques avec les contraintes physiques d'installation.
Pour plus d'informations, voir Comment choisir la bonne taille de tuyau de refroidissement liquide pour les centres de données AI.
6. Comprendre les exigences en matière de pression
Identifier la pression de fonctionnement normale ainsi que la pression maximale attendue.
Les fluctuations de pression doivent également être prises en compte lorsque le système subit des changements de pompe, un fonctionnement de la soupape ou d'autres conditions transitoires.
L'assemblage du tuyau doit être adapté à l'environnement de pression réel plutôt qu'à une seule valeur nominale.
Pour une discussion plus approfondie, voir Comment la pression et la température affectent la fiabilité du tuyau de refroidissement liquide dans les centres de données AI.
7. Envisager la température de fonctionnement
La température affecte le comportement du tuyau ainsi que les propriétés du liquide de refroidissement.
Définir la plage de fonctionnement prévue plutôt que d'utiliser un seul numéro de température.
Les valeurs importantes peuvent comprendre:
- Température normale de fonctionnement
- Température maximale continue
- Excursions de température à court terme
- Plage de cycles thermiques
La pression et la température doivent être considérées ensemble lors du choix du tuyau.
8. Évaluer le cyclisme thermique
Les charges de travail liées à l'IA ne demeurent pas nécessairement constantes.
Les changements dans la charge de calcul peuvent influencer les conditions thermiques de la boucle de refroidissement.
Lorsque la température du liquide de refroidissement monte et tombe à plusieurs reprises, le tuyau peut subir des cycles thermiques répétés.
Pour les applications à cycle thermique important, l'approche de qualification doit refléter les conditions de fonctionnement prévues.
9. Choisissez la construction du tuyau pour l'application
Les tuyaux de refroidissement liquides peuvent utiliser différents matériaux et constructions de renforcement.
Un tuyau renforcé typique peut comprendre:
Chaque couche a une fonction différente, et la construction doit être adaptée à l'environnement d'exploitation prévu.
10. Correspondance avec la demande
Il n'y a pas de tuyau unique qui soit automatiquement idéal pour chaque système de refroidissement liquide.
Selon l'application, les ingénieurs peuvent évaluer des matériaux tels que les constructions élastomères ou fluoropolymères.
La sélection devrait tenir compte:
- Compatibilité du liquide de refroidissement
- Plage de température
- Exigences en matière de pression
- Flexibilité
- Considérations relatives à la perméabilité
- Exigences en matière de propreté
- Conditions de service prévues
11. La flexibilité est importante dans le refroidissement au niveau des racks
Les environnements de serveur haute densité laissent souvent un espace limité pour le routage des fluides.
Le tuyau peut être nécessaire pour les tolérances d'installation, le mouvement de l'équipement et l'accès à l'entretien.
Un tuyau flexible peut simplifier l'acheminement, mais la flexibilité ne doit pas se faire au détriment des exigences de pression, de température ou de compatibilité.
12. Vérifier le rayon de bend avant l'installation
Chaque construction de tuyau a une limite de flexion pratique.
Un tuyau ne doit pas être forcé dans un virage plus serré simplement parce que l'espace d'installation disponible est limité.
Au cours de la conception du système, le tracé du tuyau prévu doit être vérifié en fonction du rayon de virage requis.
13. Éviter la torsion du tuyau
Un tuyau peut plier tout en restant dans une orientation neutre, mais le torsion autour de son axe longitudinal crée une contrainte mécanique supplémentaire.
Cela peut devenir particulièrement important lorsque les tuyaux relient des composants qui sont souvent enlevés pendant la maintenance du serveur.
Le routage doit permettre au tuyau de se déplacer naturellement sans chargement torsionnel inutile.
14. Examiner la méthode de connexion
Le tuyau n'est qu'une partie du liquide.
La méthode de connexion peut comprendre des raccords, des extrémités serties, des joints et des UQD.
Le raccord doit être compatible avec la construction du tuyau et la pression, la température et le liquide de refroidissement prévus.
Un tuyau conforme aux spécifications requises ne rend pas automatiquement l'ensemble complet approprié.
15. Pourquoi la sélection de l'UQD est importante
Les UQD peuvent simplifier l'entretien en permettant de déconnecter les connexions de refroidissement sans reconstruire l'ensemble du trajet du fluide.
Cependant, le choix de l'UQD devrait tenir compte des mêmes paramètres d'application utilisés pour le tuyau.
- Compatibilité du liquide de refroidissement
- Capacité de pression
- Plage de température
- Taille de la connexion
- Prescriptions relatives au débit
- Exigences de connexion et de déconnexion
16. Calculer la chute de pression
La chute de pression est une considération hydraulique importante lors du choix d'un tuyau.
Il dépend de facteurs tels que le diamètre intérieur du tuyau, la longueur, les propriétés du liquide de refroidissement et les conditions d'écoulement.
L'objectif n'est pas nécessairement de minimiser la chute de pression du tuyau à tout prix. L'objectif est d'atteindre les performances de refroidissement requises tout en maintenant la conception hydraulique dans les capacités du système.
Pour plus de détails, voir Comment calculer et contrôler la chute de pression dans les centres de données AI.
17. La longueur du tuyau peut affecter la performance du système
Les tuyaux plus longs offrent généralement une plus grande résistance hydraulique que les tuyaux plus courts dans des conditions comparables.
De longues sections de tuyaux peuvent également occuper plus d'espace d'installation et peuvent nécessiter un support supplémentaire.
La longueur du tuyau devrait donc être déterminée à partir de l'exigence réelle de routage plutôt que simplement en utilisant une longueur standard pratique.
18. Examiner les besoins de maintenance
Les serveurs AI ne sont pas inaccessibles en permanence après l'installation.
Les composants peuvent devoir être inspectés, remplacés ou entretenus.
L'acheminement du tuyau devrait fournir un accès suffisant pour l'entretien tout en évitant une flexion ou une traction inutiles sur l'ensemble.
Ceci est particulièrement important en ce qui concerne les UQD et autres connexions déconnectables.
19. Éviter les dommages potentiels
Pendant l'installation, le tuyau doit être protégé contre tout contact inutile avec des bords tranchants ou des éléments mobiles.
Les risques potentiels comprennent :
- Abrasion
- Contact à la base
- Pression excessive
- Vibrations répétées
- Surfaces extérieures à haute température
- Mauvaise fixation
20. Ne pas sélectionner le tuyau par prix seul
Le prix d'achat le plus bas ne représente pas nécessairement le coût du système le plus bas.
Un tuyau qui crée une perte de pression excessive, est difficile à installer ou nécessite un remplacement fréquent peut augmenter le coût total du système de refroidissement.
Pour les infrastructures d'IA à forte densité, les ingénieurs devraient considérer l'application complète plutôt que d'évaluer le tuyau comme un produit isolé.
21. Définir une feuille de spécification du tuyau
Une simple spécification d'application peut prévenir de nombreuses erreurs de sélection.
| Paramètre | Informations à définir |
|---|---|
| Refroidisseur | Refroidisseur réel / formulation |
| Débit | Débit de fonctionnement nécessaire |
| Diamètre intérieur | Taille hydraulique requise |
| Pression de fonctionnement | Pression normale |
| Pression maximale | Exigences de conception |
| Température de fonctionnement | Plage de température normale |
| Température maximale | État supérieur prévu |
| Longueur du tuyau | Longueur installée requise |
| Bend Radius | Espace de routage disponible |
| Connexions | Prescriptions relatives aux raccords / QUQD |
22. La sélection devrait suivre l'enveloppe opérationnelle réelle
Une fois les paramètres de base définis, le tuyau peut être évalué par rapport à l'enveloppe de fonctionnement complète.
Cette approche est plus fiable que de choisir un tuyau à partir du diamètre seul.
23. Valider l'Assemblée de la Chose
Lorsque les exigences du projet exigent des essais de qualification, les essais doivent représenter l'application prévue aussi près que possible.
Selon le système, l'évaluation peut comprendre :
- Essai de pression
- Essais de fuite
- Essai de débit
- Exposition à la température
- Cycle sous pression
- Cycle thermique
- Contrôle des connexions
La procédure de validation exacte devrait être établie conformément à la demande et aux exigences applicables.

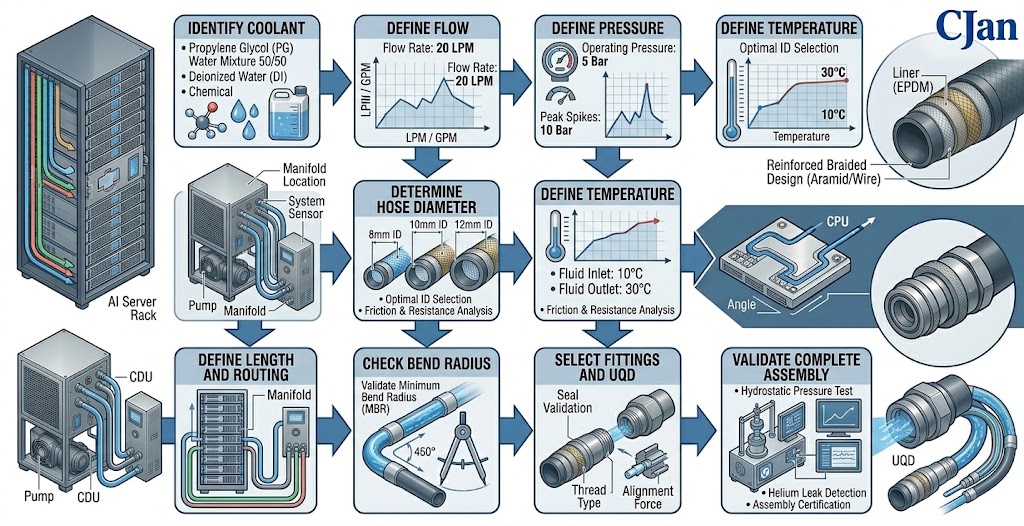

24. Une séquence de sélection pratique
- Identifiez le liquide de refroidissement.
- Définir le débit requis.
- Définir le fonctionnement et la pression maximale.
- Définir le fonctionnement et la température maximale.
- Déterminer le diamètre du tuyau requis.
- Choisir le matériau approprié et la construction.
- Définir la longueur du tuyau et le routage.
- Vérifiez le rayon de virage et le mouvement mécanique.
- Sélectionnez les raccords compatibles et UQD.
- Valider l'ensemble complet.
25. Erreurs de sélection communes
Erreur 1: Choisir par diamètre seulement
Deux tuyaux avec le même diamètre intérieur peuvent avoir des caractéristiques très différentes en matière, pression, température et flexibilité.
Erreur 2: Ne regarder qu'à la pression maximale
La cote de pression ne vise pas la compatibilité du liquide de refroidissement, le cycle thermique ou l'acheminement mécanique.
Erreur 3: Ignorer la chute de pression
Un tuyau qui s'adapte physiquement peut encore créer une résistance hydraulique inutile.
Erreur 4 : Ignorer l'accès à la maintenance
Un tuyau qui fonctionne lors de l'installation initiale peut devenir difficile à manipuler pendant la maintenance du serveur.
Erreur 5 : Traiter le tuyau et la connexion séparément
L'ensemble complet détermine les performances pratiques en matière de fuite et de fiabilité.
26. Options de tuyau de refroidissement liquide CJAN
CJAN fournit des configurations de tuyau de refroidissement liquide pour l'évaluation selon les exigences des différents systèmes de gestion thermique.
Actuellement CJAN LCH Tuyau de refroidissement liquide fait partie de la gamme de tuyaux de refroidissement liquide de l'entreprise.
Les configurations supplémentaires comprennent: LCH-SD et LCH-SDS.
Pour les applications de centre de données AI, la sélection du produit doit être basée sur les exigences réelles de refroidissement, de pression, de température, de débit, de dimensions, de routage et de raccordement.
27. Ce que les ingénieurs devraient envoyer à un fournisseur de tuyau
Un fournisseur peut fournir une recommandation plus utile lorsque l'information sur la demande est claire.
Pour un projet de refroidissement liquide de serveur AI, l'enquête initiale peut inclure:
- Type de liquide de refroidissement
- Débit requis
- Pression de fonctionnement
- Pression maximale
- Température de fonctionnement
- Température maximale
- Diamètre intérieur du tuyau
- Longueur approximative du tuyau
- Rayon de virage minimal ou espace disponible
- Prescriptions d'aménagement
- Exigences en matière de QUQD
- Quantité d'application prévue
Cette information aide à déplacer la discussion d'une citation générique de tuyau vers une solution spécifique à l'application.
Conclusion
Choisir un tuyau de refroidissement liquide pour un serveur AI haute densité est une tâche d'ingénierie du système.
Le bon choix commence par le liquide de refroidissement et continue par le débit, la pression, la température, le matériau, la construction, le diamètre, l'acheminement et les connexions.
La flexibilité du tuyau est importante dans les environnements de serveurs compacts, mais la flexibilité doit toujours être équilibrée avec les exigences hydrauliques et mécaniques.
Le tuyau doit également être évalué en même temps que les raccords, joints et UQD parce que l'ensemble complet détermine la fiabilité de la connexion du fluide.
Les configurations LCH, LCH-SD et LCH-SDS de CJAN offrent des options pour les applications de refroidissement liquide où ces exigences doivent être prises en compte ensemble.
Pour les ingénieurs travaillant sur des projets de refroidissement de data center AI, l'approche la plus efficace est de définir d'abord l'enveloppe d'exploitation complète, puis d'adapter le tuyau à ces conditions.
Explorer CJAN Solutions de refroidissement liquide ou d'examiner la situation actuelle CJAN LCH Tuyau de refroidissement liquide portée.
