GLOBALComment la compatibilité du liquide de refroidissement affecte la sélection du tuyau de refroidissement pour les centres de données AI
Dans un centre de données AI refroidi par liquide, le liquide de refroidissement ne passe pas simplement par un tuyau. Il reste en contact avec la couche interne du tuyau pendant toute la durée de vie du système de refroidissement.
Cela rend la compatibilité du liquide de refroidissement une partie importante de la sélection du tuyau.
Un tuyau peut avoir une pression et une température appropriées et doit encore faire l'objet d'une évaluation supplémentaire si son matériau mouillé n'est pas approprié pour le liquide de refroidissement utilisé.
Pour les fondamentaux du calibrage des tuyaux, voir Comment choisir la bonne taille de tuyau de refroidissement liquide pour les centres de données AI.
1. Que signifie la compatibilité du liquide de refroidissement?
La compatibilité du liquide de refroidissement indique si les matériaux en contact avec le liquide de refroidissement peuvent maintenir leurs propriétés physiques et fonctionnelles pendant le service.
Pour un tuyau de refroidissement liquide, la zone la plus importante est normalement la couche de contact fluide interne.
L'évaluation devrait également tenir compte des raccords, joints, UQD et autres composants mouillés dans l'ensemble.
La compatibilité est donc une considération de niveau d'assemblage plutôt qu'une propriété du seul nom du tuyau.
2. Pourquoi la compatibilité du liquide de refroidissement compte dans le refroidissement AI
Les systèmes de refroidissement du centre de données AI sont conçus pour un fonctionnement continu et peuvent fonctionner pendant de longues périodes sous des charges thermiques relativement stables.
On s'attend à ce qu'un tuyau conserve son intégrité mécanique tout en étant exposé à plusieurs reprises au liquide de refroidissement, aux changements de température et à la pression du système.
Si la compatibilité des matériaux n'est pas correctement évaluée, les conséquences peuvent inclure des changements dans les propriétés des matériaux, le risque de fuite ou une durée de vie réduite.
Pour cette raison, la compatibilité du liquide de refroidissement fait partie des spécifications techniques initiales.
3. Commencez avec le liquide de refroidissement réel
La première étape consiste à identifier le liquide de refroidissement utilisé par le système de refroidissement.
Ne présumez pas que tous les réfrigérants à base d'eau se comportent de façon identique.
La formulation réelle peut contenir des additifs destinés à contrôler la corrosion, la croissance biologique ou d'autres caractéristiques de fonctionnement.
Ces additifs peuvent modifier l'environnement chimique du tuyau.
4. Eau et produits de refroidissement à base d'eau
Les systèmes de refroidissement à base d'eau sont largement utilisés parce que l'eau présente des caractéristiques favorables de transfert de chaleur.
Toutefois, le liquide de refroidissement utilisé dans une boucle de refroidissement commerciale peut ne pas être de l'eau pure.
Il peut contenir des additifs ou un mélange de différents composants.
Le choix du tuyau devrait donc être basé sur le fluide de fonctionnement réel plutôt que simplement décrire le liquide de refroidissement comme « de l'eau ».
5. Les refroidisseurs à base de glycol nécessitent une évaluation spécifique
Certains systèmes de refroidissement utilisent des mélanges eau-glycol pour fournir une protection supplémentaire contre la congélation et d'autres conditions de fonctionnement.
La concentration de glycol peut affecter les propriétés du liquide comme la viscosité.
Du point de vue de la sélection du tuyau, cela signifie que la compatibilité chimique et la performance hydraulique doivent être considérées.
Le même tuyau peut présenter un comportement de chute de pression différent avec différentes formulations de liquide de refroidissement.
Ceci relie directement la sélection du liquide de refroidissement aux considérations de chute de pression discutées dans Perte de pression du tuyau de refroidissement liquide: Comment calculer et le contrôler dans les centres de données AI.
6. La température du liquide de refroidissement change l'environnement de compatibilité
La compatibilité devrait être évaluée dans la plage de température réelle plutôt qu'à la température ambiante seule.
La température peut influencer à la fois le liquide de refroidissement et le matériau du tuyau.
Un matériau qui fonctionne bien dans une condition donnée doit donc être à nouveau évalué lorsque la température de fonctionnement est significativement différente.
7. La couche intérieure est particulièrement importante
La couche interne est directement exposée au liquide de refroidissement.
Sa sélection de matériaux peut donc influencer la résistance chimique, le comportement de perméation et les performances à long terme de contact fluide.
La couche de renforcement a une fonction primaire différente. Elle contribue à la résistance mécanique et la capacité de pression.
La couche externe protège le tuyau de l'environnement environnant.

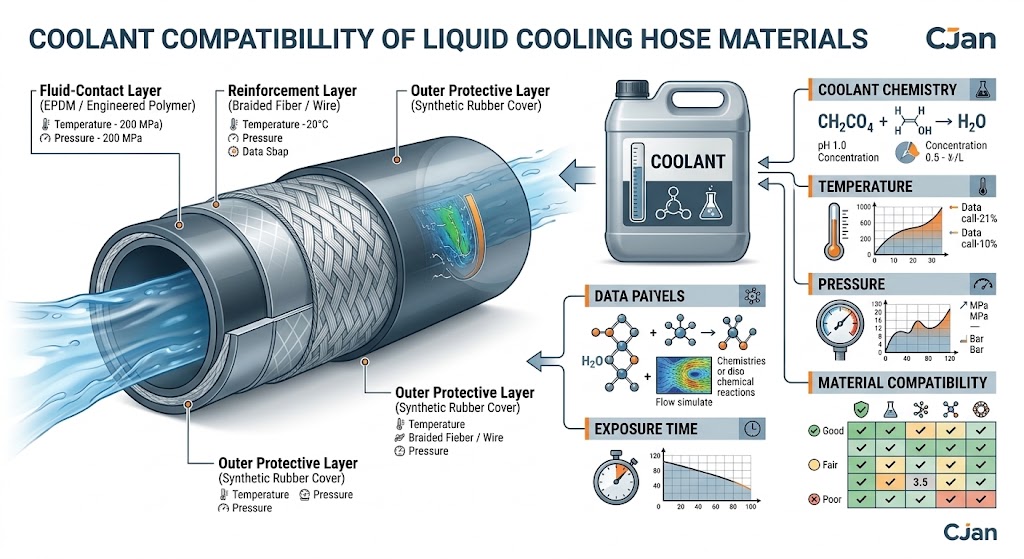

Une construction typique peut être représentée par:
8. La compatibilité chimique n'est pas la même que la résistance à la température
Ces deux propriétés ne doivent pas être traitées comme interchangeables.
Un matériau de tuyau peut tolérer une plage de température particulière tout en exigeant une évaluation séparée de l'exposition chimique.
Inversement, un matériau peut présenter une bonne résistance chimique, mais il reste à vérifier en fonction des conditions thermiques et de pression réelles.
Une spécification complète du tuyau devrait donc tenir compte des deux.
9. Que peut-il arriver lorsque la compatibilité est mauvaise?
Une exposition incompatible peut modifier les propriétés d'un polymère ou d'un élastomère au fil du temps.
Selon la combinaison de matériaux et de fluides, les préoccupations possibles peuvent inclure :
- Gonflement
- Changements de dureté
- Changements dans la flexibilité
- Perte de propriétés mécaniques
- Perméation
- Dégradation des surfaces
Le comportement exact dépend du matériau, de la formulation du liquide de refroidissement, de la température et de la durée de l'exposition.
Par conséquent, ces effets doivent être vérifiés plutôt que supposés.
10. Pourquoi l'exposition à long terme est-elle importante?
Un tuyau utilisé dans un système de refroidissement AI peut rester en service pendant une longue période.
Une courte exposition en laboratoire ne reproduit pas nécessairement l'environnement de service complet.
Une évaluation à long terme peut être utile lorsque l'application implique une circulation continue de liquide de refroidissement, une température élevée ou une formulation spécialisée de liquide de refroidissement.
Lorsque les exigences de fiabilité sont élevées, la compatibilité des matériaux doit être envisagée en même temps que les essais de validation.
11. Compatibilité du liquide de refroidissement et perméation du tuyau
La perméation décrit le mouvement des composants fluides ou fluides à travers un matériau au niveau moléculaire.
La signification de la perméation dépend fortement de l'application et du liquide de refroidissement.
Dans certains systèmes de refroidissement, la principale préoccupation peut être de maintenir le confinement des fluides. Dans d'autres systèmes, la pureté du liquide de refroidissement ou la propreté du système peuvent être plus importantes.
L'évaluation appropriée devrait donc refléter l'architecture de refroidissement proprement dite.
12. La compatibilité devrait inclure les joints et les raccords
Choisir un matériau de tuyau compatible ne suffit pas si les composants de connexion utilisent des matériaux qui ne conviennent pas au même liquide de refroidissement.
Un ensemble de refroidissement liquide complet peut contenir:
- Couche interne du tuyau
- Accessoires
- Anneaux ou joints O
- UQD
- Composants de manifold
- Raccordement des plaques à froid
Tous les matériaux mouillés doivent être pris en compte pendant la qualification du système.
13. Compatibilité du tuyau et sélection UQD
Les UQD sont fréquemment utilisés lorsque les composants doivent être déconnectés pendant la maintenance.
L'UQD crée donc une autre interface matérielle dans le chemin du liquide de refroidissement.
Le tuyau, le raccord et l'UQD doivent être évalués comme un ensemble connecté.
Cette approche évite de traiter le tuyau comme un composant isolé.
14. Compatibilité et performance hydraulique sont connectés
La compatibilité du liquide de refroidissement est avant tout un problème de sélection des matériaux, mais le liquide de refroidissement lui-même affecte également les performances hydrauliques.
Les changements de viscosité peuvent influer sur les exigences en matière de chute de pression et de pompe.
Cela signifie que la sélection du liquide de refroidissement influence à la fois :
- Compatibilité des matériaux
- Performance hydraulique
Les deux devraient être inclus dans le processus de conception du système de refroidissement.
15. Compatibilité du liquide de refroidissement et taille du tuyau
La taille du tuyau est normalement déterminée à partir des exigences de débit et d'hydraulique, tandis que la sélection des matériaux est déterminée en partie par la compatibilité du liquide de refroidissement.
Ces décisions devraient néanmoins être prises ensemble.
Un tuyau ayant le diamètre intérieur correct n'est pas un choix approprié si son matériau mouillé n'a pas été qualifié pour le liquide de refroidissement.
Pour le processus de calibrage lui-même, voir Comment choisir la bonne taille de tuyau de refroidissement liquide pour les centres de données AI.
16. Une matrice pratique de compatibilité du liquide de refroidissement
Un workflow d'ingénierie utile est de créer une matrice de compatibilité avant la sélection finale du tuyau.
| Paramètre | Que confirmer |
|---|---|
| Refroidisseur | Fluide ou formulation exacte |
| Température | Plage de fonctionnement normale et maximale |
| Exposition | Contact continu ou intermittent |
| Couche intérieure | Compatibilité des matériaux |
| Sceaux | Compatibilité avec le liquide de refroidissement |
| UQD | Compatibilité des matériaux mouillés |
| Validation | Exigences relatives aux essais |
17. Ne pas sélectionner le matériau du tuyau à partir de la température seule
Les cotes de température sont utiles pour éliminer les matériaux inappropriés, mais elles ne sont pas suffisantes pour la sélection finale.
Par exemple, deux matériaux peuvent tous deux tolérer la plage de température requise tout en présentant des caractéristiques de résistance chimique différentes.
Le processus de sélection devrait donc combiner:
- Capacité de température
- Compatibilité du liquide de refroidissement
- Capacité de pression
- Flexibilité
- Exigences en matière de perméation
- Environnement des services
18. Considérer l'enveloppe d'exploitation complète
La sélection du tuyau devrait tenir compte des conditions que l'assemblage connaîtra réellement.
C'est plus fiable que de choisir un matériau à partir d'une seule spécification telle que la température maximale.
19. Les essais de compatibilité peuvent réduire l'incertitude
Lorsque la formulation du liquide de refroidissement est inhabituelle, nouvelle ou commercialement sensible, l'analyse directe des matériaux peut fournir des preuves utiles.
Les méthodes d'évaluation possibles peuvent comprendre :
- Exposition à l'immersion
- Contrôle dimensionnel
- Comparaison de dureté
- Contrôle visuel
- Essai de pression
- Essai de débit
- Essai de circulation à plus longue durée
La méthode d'essai appropriée dépend des exigences de la demande et de la qualification.
20. Pourquoi les essais d'application sont-ils utiles?
Les cartes de compatibilité publiées peuvent fournir des conseils initiaux utiles, mais les conditions réelles du système peuvent être plus complexes.
Le liquide de refroidissement peut contenir des additifs, la température de fonctionnement peut fluctuer et le tuyau peut être exposé à des cycles de pression et à des flexions répétées.
Lorsque la fiabilité est essentielle, la validation propre à l'application peut fournir des preuves plus solides que la seule déclaration de compatibilité générique.
21. Questions à poser à un fournisseur de tuyau
Lorsque vous discutez d'une application de tuyau de refroidissement liquide avec un fournisseur, les informations suivantes sont utiles:
- Quel liquide de refroidissement est utilisé?
- Quelle est la concentration de liquide de refroidissement?
- Quelle est la température de fonctionnement?
- Quelle est la température maximale?
- Quelle est la pression de fonctionnement?
- Quel est le débit requis?
- Combien de temps le tuyau restera-t-il en service?
- Existe-t-il des exigences particulières en matière de propreté?
- Quel est l'ajustement et la QU requis?
Ces paramètres permettent d'évaluer la construction du tuyau par rapport à l'application réelle plutôt qu'à une spécification générique.
22. Options de tuyau de refroidissement liquide CJAN
CJAN fournit des configurations de tuyaux de refroidissement liquides qui peuvent être évaluées en fonction des exigences de refroidissement, de température, de pression, de débit et d'installation.
Actuellement CJAN LCH Tuyau de refroidissement liquide fait partie de la gamme de produits de refroidissement liquide.
Les configurations supplémentaires comprennent: LCH-SD et LCH-SDS.
La sélection finale doit être basée sur les conditions d'exploitation réelles et la configuration de connexion requise.
23. La compatibilité du liquide de refroidissement doit être évaluée avant le déploiement en masse
Le changement du tuyau après le déploiement d'un système de refroidissement peut être beaucoup plus difficile que la validation du matériau pendant la phase de conception.
Un meilleur processus est :
Cette séquence peut réduire le risque de découvrir des problèmes matériels après l'installation.
24. Cinq erreurs courantes de compatibilité du liquide de refroidissement
Erreur 1: Traiter tous les refroidisseurs à base d'eau comme étant les mêmes
Les formulations de liquide de refroidissement peuvent contenir différents additifs et concentrations.
Erreur 2: Ne vérifier que la résistance à la température
La capacité de température n'établit pas automatiquement la compatibilité chimique.
Erreur 3: Vérifier seulement le tuyau
Les raccords, joints et UQD contactent également le liquide de refroidissement.
Erreur 4 : Ignorer l'exposition à long terme
L'exposition de courte durée peut ne pas représenter des conditions d'exploitation à long terme.
Erreur 5: Choisir le matériau avant de définir le liquide de refroidissement
Le liquide de refroidissement doit être identifié avant que le matériau fini mouillé ne soit sélectionné.
25. Liste de contrôle sur la compatibilité du liquide de refroidissement
| Point | Action requise |
|---|---|
| Préparation du liquide de refroidissement | Identifier le liquide réel |
| Température de fonctionnement | Définir la gamme complète |
| Pression de fonctionnement | Définition normale et maximale |
| Débit | Définir le débit de conception |
| Couche intérieure du tuyau | Évaluer la compatibilité |
| Accessoires | Vérifier les matériaux mouillés |
| Sceaux | Vérifier la compatibilité |
| UQD | Vérifier les matériaux de contact du liquide de refroidissement |
| Durée de vie | Examiner la durée de l'exposition |
| Validation | Définir les exigences d'essai |
Conclusion
La compatibilité du liquide de refroidissement est une partie fondamentale de la sélection des tuyaux de refroidissement liquide pour les centres de données AI.
Le tuyau correct doit être compatible avec le liquide de refroidissement réel tout en répondant aux exigences relatives à la température, à la pression, au débit, à la flexibilité, à l'acheminement et à la conception du raccordement.
La couche interne de contact fluide mérite une attention particulière, mais l'ensemble complet humidifié — y compris les raccords, les joints et les QU — doit également être évalué.
Pour les applications du centre de données AI, l'approche la plus fiable est de définir d'abord l'enveloppe de refroidissement et de fonctionnement, puis d'évaluer les matériaux du tuyau et de valider l'ensemble complet.
Les configurations de tuyaux de refroidissement liquide LCH, LCH-SD et LCH-SDS de CJAN peuvent être évaluées selon des exigences d'application spécifiques.
Pour plus d'informations, visitez le site CJAN Solutions de refroidissement liquide ou de revoir la CJAN LCH Tuyau de refroidissement liquide.
