La croissance rapide de l'intelligence artificielle modifie la façon dont les centres de données sont conçus.
Il y a quelques années, un rack de serveur typique consommait moins de 20 kW de puissance. Aujourd'hui, les grappes de formation à l'IA équipées de GPU avancés peuvent dépasser 100 kW par rack, certains déploiements à haute densité poussant encore plus.
Bien que l'on accorde souvent beaucoup d'attention aux plaques froides, aux CDU et aux échangeurs de chaleur, le tuyau de refroidissement est l'un des composants les plus importants de la boucle de refroidissement.
Ce guide explique les considérations pratiques que les ingénieurs devraient évaluer lors de la sélection d'un tuyau de refroidissement liquide pour les systèmes de refroidissement du serveur AI.

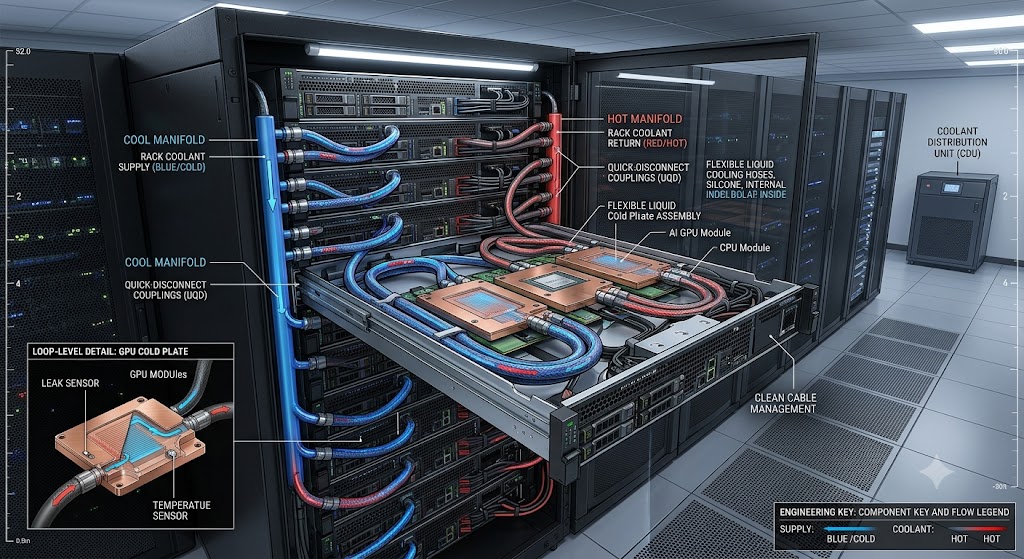

Dans une architecture de refroidissement liquide direct (DLC), les tuyaux de refroidissement relient des composants clés dans tout le système.
Un cheminement simplifié comprend généralement:
GLOBALCDU
↓
Manifold de distribution
↓
Tuyau de refroidissement liquide
↓
Plaque froide
↓
GPU / CPU
↓
Retour de boucleBien que le tuyau puisse sembler être un composant de connexion simple, il doit maintenir un débit continu de liquide de refroidissement tout en fonctionnant de façon fiable pendant des années dans des conditions exigeantes.
La performance de toute la boucle de refroidissement dépend de la stabilité de chaque point de connexion.
La première étape de la sélection du tuyau consiste à comprendre le milieu de refroidissement.
Les réfrigérants couramment utilisés dans les centres de données sur l'IA comprennent :
Différents matériaux de tuyau réagissent différemment lorsqu'ils sont exposés à ces fluides pendant de longues périodes.
La compatibilité à long terme est souvent plus importante que la performance à court terme en laboratoire.
Avant de finaliser une spécification de tuyau, les ingénieurs doivent vérifier:
Les racks de serveur AI continuent à devenir plus denses.
À mesure que les boucles de refroidissement deviennent plus complexes, l'espace de routage devient de plus en plus limité.
Un tuyau qui fonctionne bien en laboratoire peut devenir difficile à installer dans un environnement de rack bondé.
Lors de l'évaluation de la flexibilité, considérer:
Les tuyaux de refroidissement ultra-flexibles peuvent simplifier l'installation et réduire la contrainte sur les raccords et les collecteurs.
Ceci est particulièrement important dans les racks GPU modernes où plusieurs circuits de refroidissement peuvent fonctionner dans une zone confinée.
Les exigences en matière de pression varient selon les systèmes de refroidissement.
Les considérations typiques sont les suivantes:
Un tuyau doit toujours être sélectionné avec une capacité de pression suffisante au-delà des conditions normales de fonctionnement.
L'objectif n'est pas simplement de satisfaire aux exigences de pression, mais de maintenir la fiabilité à long terme tout au long du cycle de vie du système.
Bien que les systèmes de refroidissement liquides maintiennent des températures de fonctionnement relativement stables, des variations de température localisées peuvent survenir à proximité des composants générateurs de chaleur.
Les ingénieurs devraient évaluer :
Les cycles répétés de chauffage et de refroidissement peuvent progressivement affecter la performance du tuyau au fil du temps.
Choisir un matériau avec une stabilité thermique éprouvée peut aider à améliorer la fiabilité à long terme.
Contrairement à de nombreuses applications industrielles, les centres de données AI fonctionnent en permanence.
L'infrastructure de refroidissement fonctionne souvent :
24 heures/jour
7 jours/semaine
365 jours/anPour cette raison, la fiabilité devient l'un des critères de sélection les plus importants.
Les ingénieurs devraient aller au-delà des spécifications initiales et évaluer :
Un événement de remplacement du tuyau à l'intérieur d'un groupe AI de production peut entraîner des coûts beaucoup plus élevés que le tuyau lui-même.
Parmi les matériaux disponibles, le caoutchouc EPDM est devenu l'une des solutions les plus utilisées pour les applications de refroidissement liquide.
Les avantages comprennent :
Ces caractéristiques rendent EPDM adapté pour:
Au fur et à mesure que la densité des racks augmente, les opérateurs mettent davantage l'accent sur la sécurité des infrastructures.
Les spécifications modernes des tuyaux de refroidissement tiennent de plus en plus compte:
Les tuyaux de refroidissement résistants au feu deviennent particulièrement attrayants pour:
Sur la base de l'expérience sur le terrain, plusieurs problèmes apparaissent à plusieurs reprises lors de la conception du système de refroidissement.
L'évaluation de la pression est importante, mais la compatibilité et la flexibilité du liquide de refroidissement sont également essentielles.
Les contraintes d'installation créent souvent des points de stress inattendus.
Un tuyau qui fonctionne bien au départ peut se dégrader sous une exposition continue au liquide de refroidissement et au cycle de température.
De nombreux tuyaux industriels n'ont pas été conçus spécifiquement pour les applications de refroidissement liquide.
La sélection d'un tuyau de refroidissement liquide pour les systèmes de refroidissement des serveurs d'IA implique beaucoup plus que des spécifications de pression et de taille correspondantes.
Les ingénieurs doivent tenir compte de la compatibilité du liquide de refroidissement, de la flexibilité, de la résistance à la température, de la fiabilité à long terme et des exigences d'installation.
Un tuyau de refroidissement bien sélectionné permet d'assurer un débit fiable du liquide de refroidissement, minimise les risques d'entretien et supporte le fonctionnement à long terme dans des environnements informatiques performants.
Pour les infrastructures modernes d'IA, le choix des flexibles devrait être considéré comme une décision d'ingénierie critique plutôt qu'un simple élément d'approvisionnement.
