GLOBALComment prévenir les fuites de tuyau de refroidissement liquide dans les systèmes de centres de données de l'IA
Dans un centre de données AI refroidi par liquide, une fuite de tuyau est plus qu'un problème d'entretien.
Une petite fuite peut donc créer un problème opérationnel si elle n'est pas détectée et traitée rapidement.
La prévention des fuites commence bien avant l'installation du tuyau. La sélection des matériaux, la construction du tuyau, la conception du raccordement, l'acheminement, l'installation et la validation ont tous un rôle à jouer.
Pour un examen plus large de la fiabilité des tuyaux, voir Comment la pression et la température affectent la fiabilité du tuyau de refroidissement liquide dans les centres de données AI.
1. Pourquoi la fuite est une préoccupation sérieuse dans les centres de données de l'IA
Le refroidissement liquide apporte un liquide directement aux composants générateurs de chaleur. Cela crée un chemin thermique plus direct que le refroidissement d'air traditionnel, mais il introduit également des connexions fluides dans l'environnement du serveur.
Selon l'architecture de refroidissement, les tuyaux flexibles peuvent relier des plaques froides, des collecteurs, des unités de distribution et des composants de déconnexion rapide.
La prévention des fuites fait donc partie de la fiabilité globale du système de refroidissement.

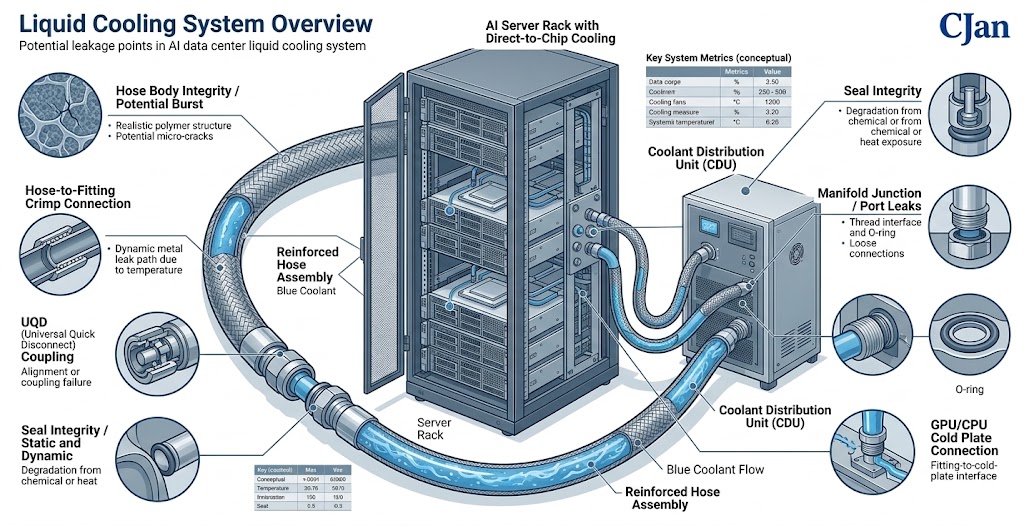

2. Où un système de refroidissement liquide peut-il s'échapper?
Une fuite ne provient pas nécessairement du tuyau lui-même.
Les lieux de fuite potentiels comprennent :
- Corps du tuyau
- Connexion au raccord
- Raccordement
- Joint ou joint O
- Connexion UQD
- Interface manifold
- Raccordement à froid
3. Commencez avec le matériau de tuyau correct
La sélection des matériaux est la première étape pour prévenir les problèmes de tuyaux à long terme.
La couche intérieure du tuyau doit être appropriée pour le liquide de refroidissement utilisé et la plage de température prévue.
La compatibilité du matériau ne doit pas être déterminée uniquement à partir de la résistance à la température.
Comme indiqué dans Comment la compatibilité du liquide de refroidissement affecte la sélection du tuyau de refroidissement pour les centres de données AI, la formulation réelle du liquide de refroidissement et les conditions d'exposition doivent être prises en compte.
4. Confirmer la pression de fonctionnement
Chaque tuyau de refroidissement liquide doit être sélectionné en fonction des exigences de pression réelles de l'application.
La pression normale de fonctionnement, la pression maximale et les éventuelles fluctuations de pression doivent être prises en considération.
Les cycles de pression répétés peuvent exercer une contrainte supplémentaire sur le tuyau et les raccords.
5. La température compte aussi
La température affecte à la fois les matériaux du tuyau et le liquide de refroidissement lui-même.
Le tuyau doit être adapté à la température de fonctionnement normale ainsi qu'à l'état maximal attendu.
Le cycle thermique doit également être envisagé lorsque le système de refroidissement subit des variations de température répétées.
La pression et la température doivent être évaluées ensemble plutôt que comme spécifications isolées.
6. Utiliser le tuyau de construction correct
Un tuyau de refroidissement liquide peut contenir plusieurs couches fonctionnelles.
La couche intérieure gère le contact avec le liquide de refroidissement, tandis que le renforcement aide à fournir une résistance mécanique et la couche extérieure assure la protection de l'environnement.
La construction doit correspondre aux exigences de pression, de température et de mécanique du système prévu.
7. Sélectionnez le diamètre du tuyau correct
Le diamètre du tuyau est normalement choisi en fonction du débit et des performances hydrauliques requis.
Un diamètre de tuyau inapproprié peut augmenter la perte de pression et affecter le fonctionnement du système.
Pour un examen détaillé du calibrage, voir Comment choisir la bonne taille de tuyau de refroidissement liquide pour les centres de données AI.
8. Prêtez attention à la connexion de fixation à fixation
La connexion entre le tuyau flexible et le raccord est l'une des zones les plus importantes de l'assemblage.
La méthode de raccordement devrait être appropriée pour la construction du tuyau, la conception du montage et les exigences d'application.
Un tuyau avec une capacité de pression appropriée peut encore présenter des fuites si la connexion est mal montée.
9. Les connexions UQD nécessitent une installation soignée
Les UQD offrent un moyen pratique de débrancher les composants de refroidissement pendant l'entretien.
Cependant, chaque connexion déconnectable introduit une interface qui doit être correctement installée et entretenue.
L'UQD doit être compatible avec le tuyau et le liquide de refroidissement, et le raccordement doit être effectué conformément aux instructions du fabricant applicable.

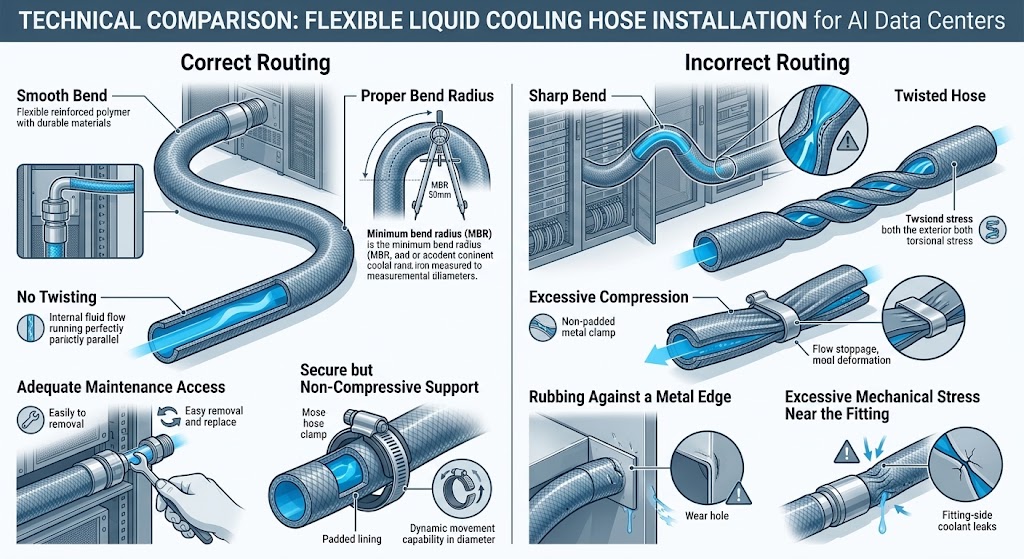

10. Ne forcez pas un tuyau en position
La géométrie de l'installation peut avoir un effet direct sur la fiabilité du tuyau.
Un tuyau ne doit pas être tordu ou forcé dans un virage trop serré simplement pour atteindre une connexion.
L'acheminement forcé peut créer une contrainte mécanique inutile au corps du tuyau ou à la zone de connexion.
11. Respecter le rayon de virage requis
Les flexibles sont conçus pour plier, mais chaque construction a des limites.
Une flexion excessive peut déformer le tuyau et augmenter la contrainte dans l'ensemble.
Pendant l'installation, le tuyau doit maintenir un rayon de courbure approprié et ne pas être fortement replié.
12. Évitez de tourner le tuyau
Le pliage et la torsion ne sont pas le même mouvement.
Un tuyau peut parfois être acheminé à travers un virage tout en restant dans une orientation neutre.
Dans la mesure du possible, l'installation doit permettre au tuyau de suivre une trajectoire naturelle sans chargement torsionnel.
13. Prévenir les dommages externes
Les os peuvent également être endommagés par l'environnement d'installation environnant.
Les sources potentielles sont les suivantes :
- Arêtes métalliques pointues
- Fromages répétés
- Serrure aux endroits inappropriés
- Vibrations excessives
- Contact avec les surfaces chaudes
- Mauvais routage autour des composants mobiles
La couche de protection extérieure ne doit pas être traitée comme un substitut à un itinéraire et à une protection appropriés.
14. Évitez les vibrations excessives
L'équipement de refroidissement peut générer des vibrations mécaniques grâce à des pompes, des ventilateurs, des vannes et d'autres composants.
Les tuyaux flexibles peuvent aider à isoler les mouvements, mais ils doivent être acheminés de façon appropriée.
Lorsque les vibrations sont importantes, l'ensemble du tuyau doit être évalué en fonction des conditions mécaniques attendues.
15. Contrôle du mouvement du tuyau
Un tuyau qui se déplace librement peut frotter contre des composants voisins ou plier à plusieurs reprises au même endroit.
Des supports appropriés ou des fonctions de routage peuvent aider à maintenir la géométrie du tuyau prévue.
Cependant, les supports ne doivent pas comprimer ou déformer inutilement le tuyau.
16. Vérifier la connexion avant le démarrage du système
Un contrôle visuel doit être effectué avant d'introduire le liquide de refroidissement dans le système.
Vérifiez que :
- Les connexions sont entièrement engagées.
- Les os sont acheminés correctement.
- Il n'y a pas de virages aigus.
- Aucun dommage visible n'existe.
- Les QUQ sont correctement connectés.
- Les raccords sont correctement installés.
17. Essai de pression avant fonctionnement
Lorsque la conception du système l'exige, les essais de pression peuvent aider à identifier les problèmes avant que le système de refroidissement ne soit mis en service normalement.
La pression et la procédure d'essai doivent être conformes aux spécifications applicables du tuyau, de l'assemblage et du système.
18. Les essais de fuite sont différents de l ' inspection visuelle
Une inspection visuelle permet d'identifier des problèmes évidents d'installation, mais elle ne permet pas de détecter toutes les fuites possibles.
Selon les prescriptions du système, des méthodes supplémentaires d'essai des fuites peuvent être appropriées.
La méthode d'essai doit être choisie selon l'architecture de refroidissement et les caractéristiques de fuite requises.
19. Ne pas ignorer les petits signes de fuite
Une petite quantité d'humidité, de résidus ou une modification inattendue du niveau de liquide de refroidissement ne doit pas être automatiquement rejetée.
Toute indication de fuite doit être examinée pour en déterminer la source.
La cause peut être un problème de connexion, un problème d'étanchéité, des dommages au tuyau ou un autre composant dans la boucle de refroidissement.
20. Inspecter l'ensemble de l'Assemblée, et non pas seulement le tuyau
Un tuyau peut rester visuellement intact pendant qu'une connexion développe un problème.
Pour cette raison, l'inspection devrait couvrir l'ensemble de la trajectoire du fluide.
| Composante | Objet de l'inspection |
|---|---|
| Trou | Dommages, déformations, usure |
| Montage | Intégrité de la connexion |
| Sceau | État et compatibilité |
| UQD | Engagement et fermeture |
| Manipold | État de l'interface |
| Plaque froide | Intégrité de la connexion |
21. L'accès à la maintenance devrait être envisagé pendant la conception
Les composants de refroidissement liquide peuvent devoir être déconnectés pendant la maintenance ou le remplacement du serveur.
L'acheminement du tuyau devrait permettre aux techniciens d'avoir suffisamment d'accès pour inspecter et entretenir la connexion sans imposer de contraintes inutiles au tuyau.
Un tuyau difficile d'accès est plus susceptible d'être mal manipulé pendant l'entretien.
22. Éviter la réutilisation répétée de composantes sans évaluation
Certains ensembles de refroidissement liquide sont conçus pour une connexion et une déconnexion répétées, tandis que d'autres sont conçus pour un modèle de service différent.
Les prescriptions relatives à la réutilisation devraient donc être définies lors de la conception du système.
Les spécifications du cycle de raccordement des fabricants UQD et les exigences relatives à l'assemblage des tuyaux doivent être respectées, le cas échéant.
23. La propreté peut affecter la fiabilité des connexions
Les systèmes de refroidissement liquide peuvent avoir des exigences spécifiques de propreté.
La contamination autour des raccords, des joints ou des interfaces de déconnexion peut interférer avec l'étanchéité appropriée ou introduire des matériaux indésirables dans la boucle du liquide de refroidissement.
Les procédures d'assemblage et de maintenance devraient donc répondre aux exigences de propreté appropriées au système de refroidissement.
24. Surveiller la pression et la température pendant le fonctionnement
La surveillance des conditions d'exploitation peut aider à identifier les changements avant qu'ils ne deviennent des problèmes plus importants.
Les paramètres utiles du système peuvent comprendre:
- Pression du liquide de refroidissement
- Température du liquide de refroidissement
- Débit
- Niveau du liquide de refroidissement
- Signalisation des fuites
La stratégie de surveillance exacte dépend de l'architecture du système de refroidissement.

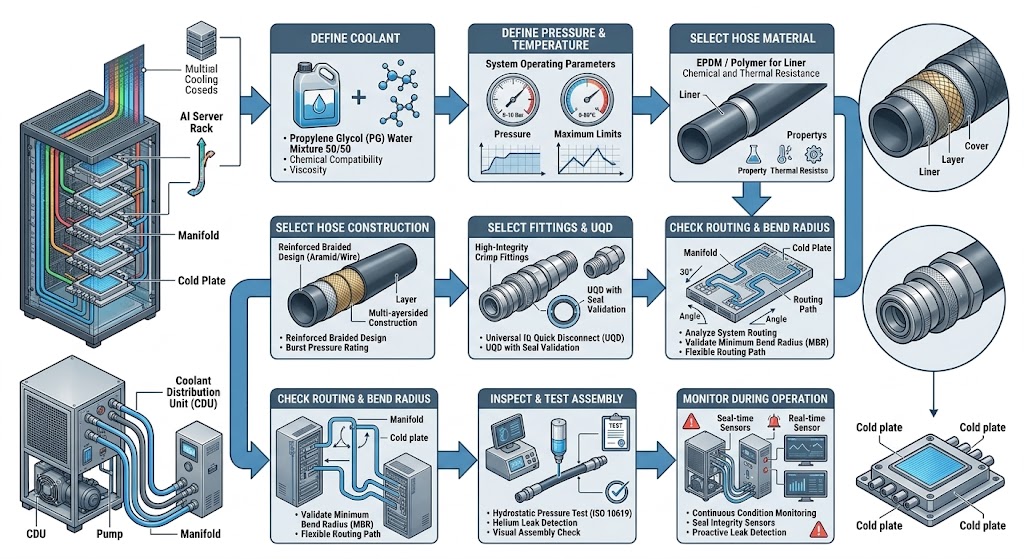

25. Un flux de travail pratique de prévention des fuites
Cette approche déplace la prévention des fuites d'une tâche de maintenance réactive à un processus d'ingénierie.
26. Cinq causes communes de fuite de tuyau de refroidissement liquide
1. Sélection incorrecte du matériel
Le matériau du tuyau peut ne pas convenir au liquide de refroidissement ou à la plage de température réelle.
2. L'Assemblée de la mauvaise connexion
Une connexion de tuyau à raccord ou UQD mal installée peut créer un chemin de fuite.
3. Arrosage excessif ou torsion
Un routage incorrect peut créer une contrainte mécanique inutile.
4. Dommages externes
Le frottement, les bords tranchants ou les vibrations excessives peuvent endommager le tuyau au fil du temps.
5. Validation insuffisante
Les problèmes d'installation ou d'assemblage peuvent rester inconnus si le système n'est pas correctement inspecté ou testé avant son fonctionnement.
27. Comment fonctionne la fiabilité du tuyau et la prévention des fuites ensemble
La prévention des fuites ne doit pas être traitée comme un sujet distinct de la fiabilité des tuyaux.
La pression, la température, la compatibilité du liquide de refroidissement et le routage mécanique influent tous sur les performances à long terme.
L'article précédent de cette série, Comment la pression et la température affectent la fiabilité du tuyau de refroidissement liquide dans les centres de données AI, couvre ces conditions d'exploitation plus en détail.
28. Options de tuyau de refroidissement liquide CJAN
CJAN fournit des configurations de tuyau de refroidissement liquide qui peuvent être évaluées en fonction des exigences de liquide de refroidissement, de pression, de température, de débit, de flexibilité et de raccordement.
Actuellement CJAN LCH Tuyau de refroidissement liquide fait partie de la gamme de produits de refroidissement liquide.
D'autres configurations incluent: LCH-SD et LCH-SDS.
Pour les applications du centre de données AI, la configuration appropriée doit être choisie en fonction des exigences actuelles en matière de liquide de refroidissement, de pression, de température, de débit, d'espace d'installation et de raccordement.
29. Une simple liste de contrôle préalable au déploiement
| Vérifier | État |
|---|---|
| Compatibilité du liquide de refroidissement confirmée | Requis |
| Prescriptions en matière de pression confirmées | Requis |
| Prescriptions en matière de température confirmées | Requis |
| Taille du tuyau confirmée | Requis |
| Raccords sélectionnés | Requis |
| Compatibilité UQD confirmée | Le cas échéant |
| Contrôle du rayon de courbure | Requis |
| Contrôle du routage | Requis |
| Assemblage inspecté | Requis |
| Essai de fuite / pression terminé | Conformément aux prescriptions du système |
Conclusion
La prévention des fuites de tuyau de refroidissement liquide dans un centre de données AI commence par une ingénierie appropriée plutôt que par l'attente d'une fuite.
Le liquide de refroidissement, la pression, la température et le matériau du tuyau doivent d'abord être définis. La construction, le diamètre, les raccords, les UQD et l'acheminement du tuyau doivent ensuite être choisis en fonction des exigences réelles du système.
La qualité de l'installation est également importante. Des virages pointus, des torsions, des vibrations excessives, une abrasion externe et des raccords mal assemblés peuvent saper un tuyau par ailleurs approprié.
Avant le déploiement, une inspection et des essais appropriés peuvent fournir une couche de confiance supplémentaire.
Les configurations LCH, LCH-SD et LCH-SDS de CJAN peuvent être évaluées pour des applications de refroidissement liquide selon des exigences spécifiques de fonctionnement et de raccordement.
