Raccords I-LINE
La série I-LINE est composée de raccords sanitaires à haute pression à raccord rapide. Contrairement aux connexions classiques Tri-Clamp, le système dispose de rainures i-profiles mâle et femelle qui maintiennent solidement les joints en place. Cette construction offre une résistance supérieure à la haute pression, à la température élevée, aux vibrations mécaniques et au vide pour des conditions de service exigeantes. Sa conception hygiénique sans jambe morte est conforme aux normes sanitaires strictes, tandis que le raccordement de la pince permet un montage rapide, un démontage et un nettoyage sans effort.
I-LINE sert de solution de tuyauterie optimale dans les industries des boissons, des produits pharmaceutiques et des produits chimiques fins pour les services de tuyauterie avec une pression de travail élevée, des vibrations intenses, des exigences strictes de propreté et un démontage fréquent pour l'entretien.
Applications typiques:
Tuyaux de pompe à eau
Réservoirs de fermentation, réservoirs de préparation
Échangeurs de chaleur et équipements de séparation des membranes
Transitions du tuyau dur à flexible
Circuits de tuyauterie CIP à démontage récurrent
Ports de connexion pour les équipements de processus haute pression, haute température et haute vibration

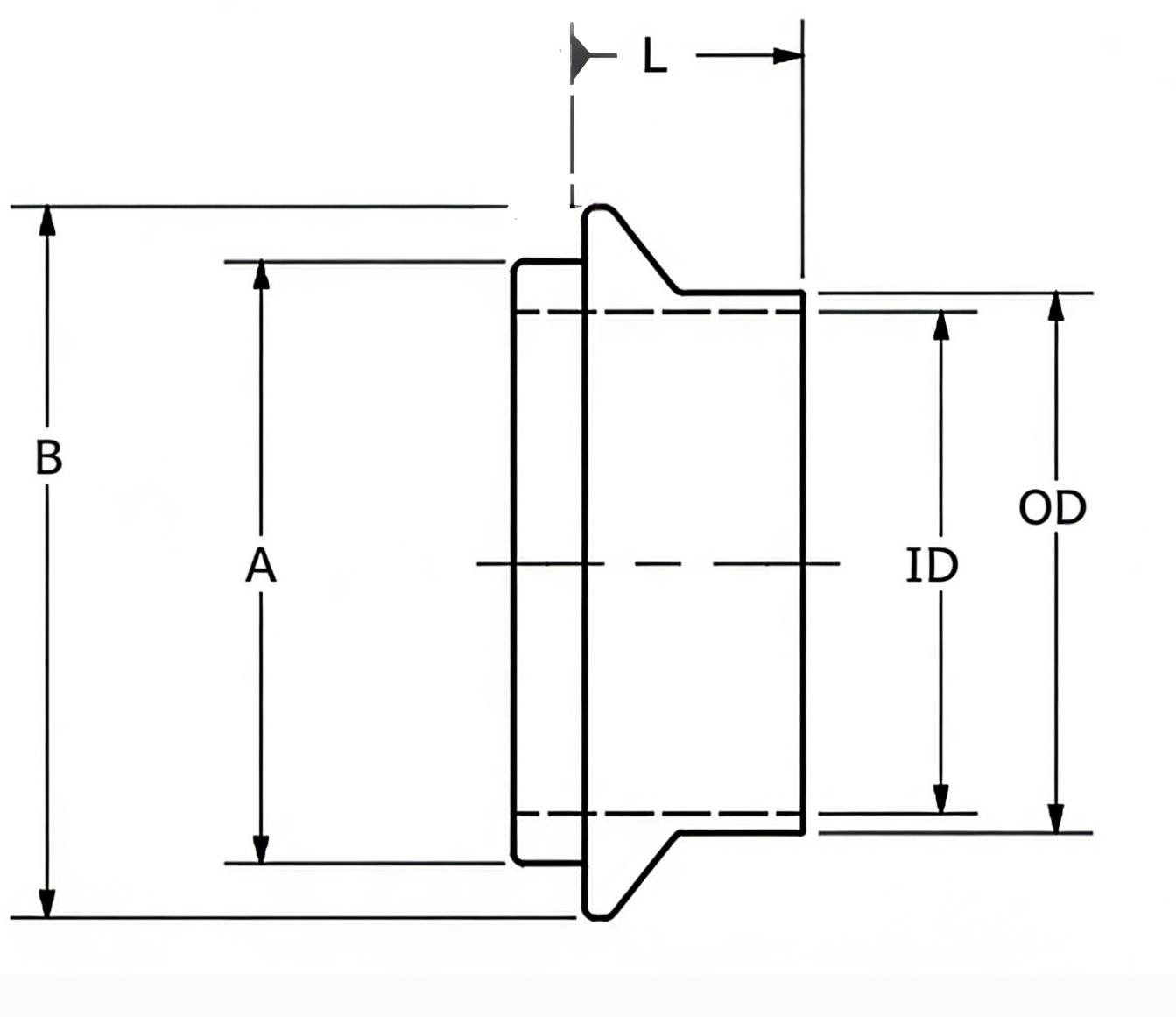

14WI: Ferrule de soudure de ligne I masculine
| En pouces | Numéro d'identification (mm) | OD(mm) | A(mm) | B(mm) | L(mm)court/long |
| 1" | 22.1 | 25.65 | 31.51 | 50.74 | 15.2/39.7 |
| 1.5" | 34.8 | 38.35 | 44.21 | 50.74 | 18.9/46.8 |
| 2" | 47.5 | 51.05 | 56.91 | 67.12 | 19.8/52.4 |
| 2.5" | 60.2 | 63.75 | 69.61 | 84.06 | 21.6/55.6 |
| 3" | 72.9 | 76.45 | 83.83 | 98.36 | 23/60.3 |
| 4" | 97.38 | 101.85 | 109.16 | 123.76 | 26.2/68.3 |
| 6" | 146.86 | 152.65 | 173.49 | 190.44 | 23.9/68.3 |
| 8" | 197.66 | 203.45 | 224.29 | 241.05 | 23.9/- |

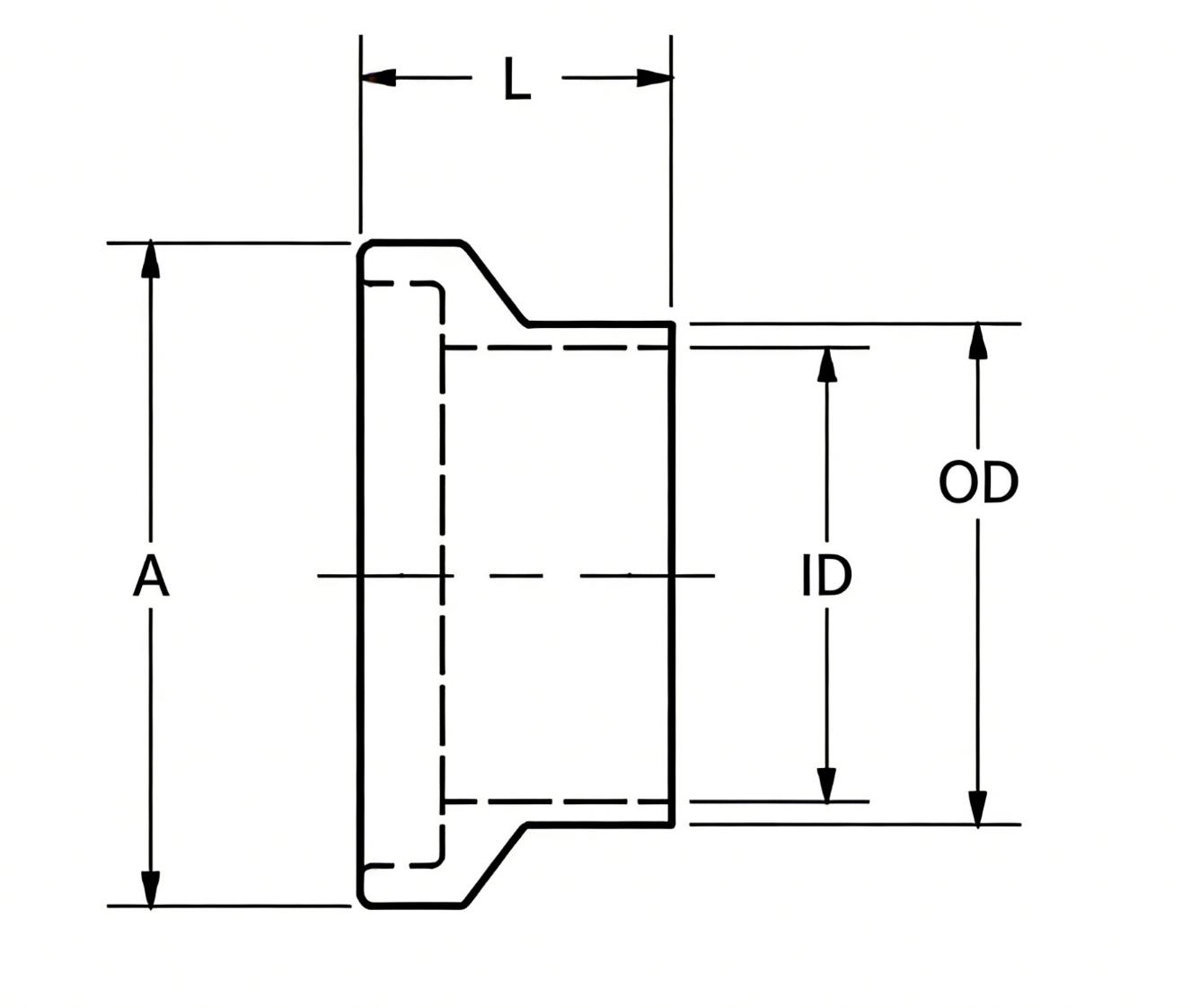

| En pouces | Numéro d'identification (mm) | OD(mm) | A(mm) | L(mm)court/long |
| 1" | 22.1 | 25.65 | 50.74 | 20.0/44.4 |
| 1.5" | 34.8 | 38.35 | 50.74 | 24.1/51.6 |
| 2" | 47.5 | 51.05 | 67.12 | 26.3/58.7 |
| 2.5" | 60.2 | 63.75 | 84.06 | 29.5/63.5 |
| 3" | 72.9 | 76.45 | 98.36 | 31.1/68.3 |
| 4" | 97.38 | 101.85 | 123.76 | 34.2/76.2 |
| 6" | 146.86 | 152.65 | 190.44 | 28.7/76.2 |
| 8" | 197.66 | 203.45 | 241.05 | 28.7/- |
PS: Longueur personnalisée (L) disponible sur demande
