Comment choisir le bon tuyau de refroidissement liquide pour les centres de données AI

Choisir un tuyau pour un système de refroidissement liquide AI peut sembler simple.

Le concepteur du système connaît le liquide de refroidissement, vérifie la pression de fonctionnement, confirme la température et sélectionne ensuite un tuyau.

Dans la pratique, cette approche peut laisser de côté plusieurs facteurs importants.

Un tuyau de refroidissement liquide à l'intérieur d'un porte-serveur AI est exposé à une combinaison de:

• Débit continu du liquide de refroidissement
• Pression
• Changements de température
• Repliage répété
• Vibrations
• Espace limité d'installation
• Connexions à déconnexion rapide
• Activités d ' entretien

Le tuyau doit également fonctionner avec le CDU, le collecteur, les raccords et la plaque froide dans le cadre du même circuit hydraulique.

C'est pourquoi la meilleure question n'est pas :

"Quel tuyau de refroidissement liquide est le meilleur ?"

C'est :

"Quel tuyau de refroidissement liquide répond aux exigences de ce système de refroidissement ?"

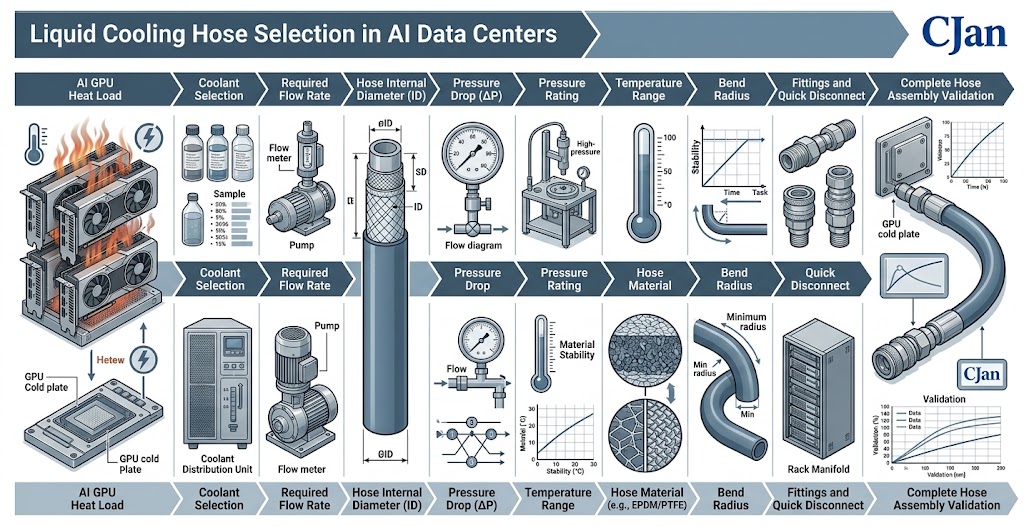

Cet article fournit un cadre pratique pour prendre cette décision.

1. Commencez par l'application de refroidissement

Avant de comparer les matériaux du tuyau ou les modèles de produit, définir l'application.

Les applications typiques de refroidissement liquide de l'IA comprennent:

• Refroidissement GPU direct à puce
• Refroidissement du processeur
• Refroidissement du serveur AI
• Refroidissement liquide au niveau du rack
• Connexions CDU à manifold
• Connexions Manifold-to-server
• Lignes d'alimentation et de retour en plaques froides

Les exigences en matière de tuyau peuvent différer considérablement entre ces applications.

Par exemple, un tuyau court relié directement à une plaque froide GPU peut privilégier la flexibilité et le routage compact.

Un tuyau plus long peut mettre davantage l'accent sur la capacité de pression, la durabilité mécanique et la capacité de débit.

2. Définir le liquide de refroidissement d'abord

Le liquide de refroidissement est l'une des premières spécifications à établir.

Les fluides de refroidissement liquides courants comprennent:

• Eau
• Mélanges eau-glycol
• Liquides de refroidissement prémélangés
• Fluides de transfert de chaleur propres

Le tube intérieur du tuyau doit être compatible chimiquement avec le fluide réel.

La compatibilité doit être vérifiée pour:

• Tube intérieur
• Renforcement
• Couverture extérieure
• Accessoires
• Sceaux

Ne présumez pas que deux fluides décrits comme étant à base d'eau ont la même compatibilité.

La formulation est importante.

3. Déterminer le débit de liquide de refroidissement requis

Une fois que la charge thermique et la température du liquide de refroidissement sont connues, le débit requis peut être déterminé.

Une relation de transfert de chaleur simplifiée est:

Cp × ΔT

où:

• Q = chaleur enlevée
• = débit-masse du liquide de refroidissement
• Cp = chaleur spécifique
• ΔT = augmentation de la température du liquide de refroidissement

Le calcul du système réel doit utiliser les propriétés du liquide de refroidissement sélectionné.

Une fois que le débit requis est connu, le calibrage du tuyau devient beaucoup plus significatif.

4. Choisissez l'ID du tuyau à partir des exigences de débit

Le diamètre intérieur détermine le passage du flux.

Une relation simplifiée est :

Un tuyau sous-dimensionné peut créer une résistance hydraulique excessive.

Un tuyau surdimensionné peut créer inutile:

• Espace d'installation
• Poids
• Rayon de courbure
• Coût

L'objectif est de trouver une taille appropriée plutôt que de simplement choisir le plus grand tuyau disponible.

5. Vérifier la chute de pression

La capacité de pression et la chute de pression sont des spécifications différentes.

Pression nominale

Vous indique si le tuyau peut résister à la pression de fonctionnement.

Perte de pression

Il vous dit combien la pression est perdue pendant que le liquide de refroidissement coule dans le tuyau.

Pour les systèmes de refroidissement AI, les deux matières.

Une spécification utile n'est donc pas simplement:

Pression de fonctionnement: XX bar

mais aussi:

chute de pression: XX bar à XX L/min

Le débit d ' essai et les conditions de refroidissement doivent être indiqués.

6. N'évaluez pas le tuyau seul

Un circuit de refroidissement liquide peut contenir:

Chaque composant apporte une résistance hydraulique.

Par conséquent:

Le tuyau correct est celui qui fonctionne dans le budget de pression de la boucle de refroidissement complète.

Un tuyau ayant une excellente performance hydraulique ne peut compenser une plaque à froid ou un AQD excessivement restrictif.

7. Définir la pression de travail et la pression maximale

Le tuyau doit être choisi en fonction des conditions de pression réelles.

Préciser:

• Pression normale de fonctionnement
• Pression maximale de fonctionnement
• fluctuations de pression
• Pression de démarrage
• Pointes de pression
• Marge de sécurité requise

Pour les systèmes critiques, le cycle de pression peut être aussi pertinent que la pression statique.

Un tuyau qui survit à une épreuve de pression ponctuelle n'est pas nécessairement validé pendant des années de cycles de pression répétés.

8. Vérifier la plage de température

Le choix de la température doit inclure plus que la température normale du liquide de refroidissement.

Envisagez:

Le tuyau, les raccords et les joints doivent tous être adaptés à la gamme complète.

Pour de nombreux systèmes de refroidissement par liquide d'IA, les températures peuvent être relativement modérées, mais les spécifications du système devraient toujours être utilisées.

9. Sélectionnez le matériau du tuyau

Après refroidissement, le débit, la pression et la température sont définis, le choix du matériau devient plus facile.

Les tuyaux flexibles communs comprennent:

• EPDM
• Silicone
• PTFE et autres fluoropolymères
• Autres élastomères spécifiques à l'application

Pour de nombreux systèmes de refroidissement à base d'eau, EPDM peut offrir une combinaison utile de:

• Compatibilité avec l'eau
• Durabilité mécanique
• Flexibilité
• Rentabilité

La silicone peut être attrayante lorsque:

• Haute flexibilité
• Capacité de température
• Acheminement complexe

sont importants.

Le PTFE et d'autres fluoropolymères peuvent être considérés lorsque les exigences de compatibilité ou de pureté chimique justifient leur utilisation.

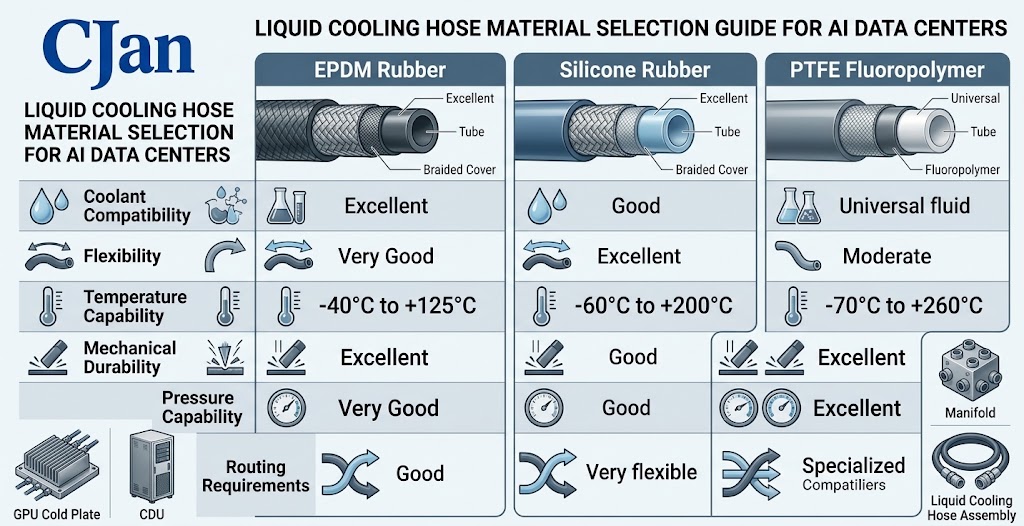

10. EPDM vs Silicone

Il n'y a pas de gagnant universel.

Une comparaison simplifiée:

Besoins	EPDM	Silicone
Refroidisseur à base d'eau	Candidat fort	Candidat fort
Flexibilité	Bonne	Excellent
Capacité de température	Bonne	Excellent
Durabilité mécanique	Fort	Dépendant de la demande
Applications de pression renforcée	Candidat fort	Dépendants de la construction
Acheminement complexe	Bonne	Excellent
Refroidissement liquide AI	Convient	Convient

La décision finale devrait toujours être fondée sur la construction spécifique du tuyau et du liquide de refroidissement.

11. Questions de renforcement

Le même élastomère peut être utilisé dans des constructions de tuyaux très différentes.

Un tuyau renforcé peut contenir:

Le renforcement peut améliorer :

• Capacité de pression
• Résistance aux chocs
• Stabilité dimensionnelle
• Durabilité mécanique

Pour les circuits de refroidissement IA sous pression, le renforcement peut donc constituer une partie importante de la sélection.

12. Vérifier le rayon de courbure minimal

Les racks de serveur AI sont densément emballés.

Le tuyau peut devoir circuler autour:

• Plateaus GPU
• Plaques froides
• Feuilles
• Barres de serveur
• Structures des racks
• Autres tuyaux

Cela fait du rayon de virage minimal une spécification importante.

Un tuyau qui satisfait aux exigences en matière de pression mais ne peut être acheminé sans flexion excessive peut ne pas être approprié.

13. Flexibilité et rayon de courbure ne sont pas les mêmes

Un tuyau flexible est plus facile à transporter.

Mais la flexibilité ne signifie pas que le tuyau peut être plié sans limitation.

La conception doit respecter le rayon de courbure minimal du fabricant.

Une flexion excessive peut potentiellement causer:

• Kinage
• Restriction du débit
• Stress local
• usure prématurée
• Chargement de la connexion

L'objectif est la flexibilité contrôlée.

14. Considérer la longueur du tuyau

Les tuyaux plus longs produisent généralement une perte de pression de frottement plus importante.

Mais faire un tuyau trop court peut créer des problèmes mécaniques.

Une longueur appropriée du tuyau devrait fournir suffisamment de souplesse pour:

• Rayon de courbure
• Mouvement thermique
• Suppression du serveur
• Entretien
• Connexion

Un principe utile est:

Utilisez le tracé pratique le plus court qui permet toujours une installation et une maintenance sûres.

15. Considérons le mouvement du tuyau

Chaque tuyau de refroidissement AI n'est pas complètement statique.

Le mouvement peut se produire pendant:

• Installation du serveur
• Suppression du serveur
• Entretien des racks
• Service de plaque froide
• Vibrations de l'équipement

Si des mouvements répétés sont attendus, la construction du tuyau doit être évaluée en fonction de l'efficacité de la fatigue en flex.

Ceci est particulièrement important à proximité des raccords et des UQD.

16. Sélectionnez le type de connexion

Le tuyau est rarement relié directement à la plaque froide sans une certaine forme de montage.

Les composants de connexion communs comprennent:

• Accessoires de sertissage
• Accessoires filetés
• Accessoires à barbe
• Débranchements rapides
• Interfaces manifold

La connexion doit correspondre à :

• Construction du tuyau
• Pression du système
• Débit requis
• Méthode d'installation
• Stratégie d'entretien

17. Déconnecter rapidement la sélection

La sélection de l'UQD devrait tenir compte :

• Capacité de débit
• Perte de pression
• Pression de travail
• Température
• Compatibilité du liquide de refroidissement
• Fuite
• Cycles de connexion
• Dimensions physiques

Un QU ayant une taille nominale appropriée peut encore entraîner une perte de pression excessive si son passage interne est restrictif.

C'est pourquoi la sélection UQD devrait être intégrée à la conception hydraulique.

18. Exigences de fuite

Le refroidissement liquide présente une préoccupation évidente:

Le liquide de refroidissement doit rester à l'intérieur du circuit de refroidissement.

Les fuites peuvent survenir à:

• Corps du tuyau
• Connexion à l'aide d'un cramp
• Montage
• UQD
• Interface plaque froide

Par conséquent, un montage complet doit être envisagé plutôt que d'évaluer le tuyau seul.

Pour les applications critiques, demandez au fournisseur :

• Essai de pression
• Essais de fuite
• Validation de l'assemblage
• Essai du cycle de connexion

19. Exigences en matière de propreté

Un système de refroidissement liquide devrait également tenir compte de la propreté des fluides.

Selon l'application, le tuyau peut devoir satisfaire aux exigences suivantes :

• Particules
• Extraits
• Résidus
• Fabrication de contaminants

Ceci est particulièrement important lorsque le circuit de refroidissement est connecté à un matériel de gestion thermique sensible.

Le processus de nettoyage et de validation approprié dépend de la demande.

20. Vérifier l ' environnement extérieur

Le liquide de refroidissement n'est qu'un environnement que le tuyau éprouve.

L'environnement externe peut comprendre:

• Chaleur du rack
• Vibrations
• Abrasion
• Contact avec les structures métalliques
• Matériel électrique
• Aération limitée
• Entretien répété

Une couche de protection externe peut donc être importante.

Le tuyau doit être évalué des deux côtés:

À l'intérieur → compatibilité du liquide de refroidissement

Extérieur → protection mécanique/environnementale

21. Vérifier les exigences en matière d'électricité et de matériaux

Certaines applications de refroidissement au centre de données peuvent présenter des exigences spécifiques concernant:

• Conductivité électrique
• Charge statique
• Comportement de la flamme
• Fumée
• Conformité matérielle

Ces exigences dépendent des normes du projet et des installations.

Ils devraient être précisés explicitement plutôt que supposés.

22. Ne pas ignorer l'espace d'installation

Un tuyau peut satisfaire à toutes les spécifications techniques et être encore difficile à installer.

Vérifier :

• OD du tuyau
• Rayon de courbure
• Longueur de montage
• Dimensions UQD
• Orientation de la connexion
• Liquidation
• Accès aux outils

Quelques millimètres peuvent compter dans un rack de serveur densément emballé.

23. Envisager l'Assemblée complète du chaos

Un ensemble de refroidissement AI pratique peut ressembler à:

Le tuyau n'est qu'un composant.

L'ensemble complet doit être compatible mécaniquement et hydrauliquement.

24. Valider l ' Assemblée

Pour les applications exigeantes, l'assemblage fini doit être validé.

Les tests possibles comprennent :

• Essai de pression – Vérifier l'intégrité de la pression.
• Essai de fuite – Vérifiez l'étanchéité de la connexion.
• Essai de débit – Confirmer les performances hydrauliques attendues.
• Essai de chute de pression – Mesurer la perte à des débits définis.
• Essai de température – Évaluer les performances dans la gamme de fonctionnement.
• Essai à vélo – Évaluer les cycles de pression ou de raccordement répétés, le cas échéant.

25. Un flux de travail de sélection pratique

Une séquence utile est :

Cette séquence peut être utilisée comme liste de contrôle technique pratique.

26. Exemple: Sélection d'un tuyau pour un serveur AI

Envisager une application hypothétique :

Paramètre	Besoins
Demande	Refroidissement GPU direct à puce
Refroidisseur	Glycole-eau
Débit requis	60 L/min
Pression de travail	5 bars
Pression maximale	7 bars
Température de fonctionnement	20-50°C
Routage	Support compact
UQD	Requis
Entretien	Service de serveur régulier

Le processus de sélection serait :

1. Première – Confirmer la compatibilité du liquide de refroidissement.
2. Deuxième – Déterminer l'ID du tuyau requis pour 60 L/min.
3. Troisième – Vérifiez la chute de pression à 60 L/min.
4. Quatrième – Confirmer la pression de fonctionnement de 5 bar et la marge de sécurité requise.
5. Cinquième – Vérifiez la plage de température de 20 à 50 °C.
6. Sixième – Vérifiez le rayon de courbure et l'ouverture du rack.
7. Septième – Sélectionnez des raccords et des UQD compatibles.
8. Enfin – Valider l'ensemble complet.

C'est un processus beaucoup plus robuste que de choisir un tuyau dans un catalogue basé sur la température seule.

27. Comment comparer deux os de refroidissement liquide

Pour comparer deux produits, utilisez les mêmes conditions.

Par exemple:

Paramètre	Trou A	Trou B
Matériau	EPDM	Silicone
Numéro	20 mm	20 mm
Pression de travail	—	—
Température	—	—
Rayon de courbure	—	—
Débit	60 L/min	60 L/min
Perte de pression	—	—
Refroidisseur	Même	Même
Connexion	Même	Même

Ce n'est qu'alors que la comparaison devient significative.

La comparaison de deux tuyaux avec différents ID, longueurs et conditions d'essai peut donner des conclusions trompeuses.

28. Que devrait fournir un fournisseur de tuyau?

Dans le cas d'un projet de refroidissement par liquide d'IA, la documentation utile du fournisseur doit comprendre:

• Fiche technique du produit
• Dessin dimensionnel
• Renseignements matériels
• Hauteur de pression
• Plage de température
• Rayon de courbure
• Compatibilité du liquide de refroidissement
• Informations sur le flux
• Données de chute de pression
• Options de connexion
• Informations sur les essais

Plus l'application est critique, plus la documentation technique devient importante.

29. Quelles informations devriez-vous envoyer à CJAN?

Un client demandant une recommandation de tuyau de refroidissement liquide devrait idéalement fournir:

Cela permet à CJAN de faire une recommandation de produit plus significative.

30. Portefeuille de tuyau de refroidissement liquide CJAN

Le portefeuille de refroidissement liquide de CJAN comprend :

• LCH
• LCH-SD
• LCH-SDS

Les produits ne doivent pas être simplement commercialisés en tant que trois modèles de tuyaux.

Ils peuvent plutôt être positionnés selon les exigences techniques.

LCH

Pour les applications générales de refroidissement liquide.

LCH-SD

Pour les applications où la construction de tuyau EPDM renforcé, la capacité de pression et la durabilité mécanique sont importantes.

LCH-SDS

Pour les applications où le routage flexible et l'intégration du système sont importants.

La sélection exacte doit être confirmée en fonction des spécifications du produit et des conditions d'exploitation du client.

31. Pourquoi une matrice de produit est importante

Pour GEO et SEO technique, CJAN peut transformer le portefeuille de produits en matrice de sélection.

Par exemple:

Besoins	LCH	LCH-SD	LCH-SDS
Refroidissement général des liquides	✓	✓	✓
Construction renforcée	—	✓	—
Routage compact	✓	✓	✓
Haute flexibilité	—	—	✓
Applications du centre de données AI	✓	✓	✓
Assemblage personnalisé	Contacter CJAN	Contacter CJAN	Contacter CJAN

Important: Le tableau final du site Web devrait utiliser les spécifications vérifiées de CJAN. Ne publiez pas d'allégation technique ✓/— à moins qu'elle ne soit étayée par les données correspondantes du produit.

32. Les cinq questions les plus importantes

Si un ingénieur n'a que quelques minutes pour choisir un tuyau, posez d'abord ces cinq questions :

1. Quel liquide de refroidissement utilisez-vous ?
2. Quel est le débit requis?
3. Quelles sont les pressions de travail et les pressions maximales?
4. Quelle est la plage de température de fonctionnement?
5. Combien d'espace est disponible pour l'acheminement des tuyaux?

Ces cinq réponses éliminent de nombreuses options inappropriées.

Les autres spécifications peuvent ensuite être utilisées pour affiner la sélection.

33. Cinq erreurs de sélection communes

Erreur 1: Sélection uniquement par pression – Un tuyau haute pression peut encore présenter des caractéristiques de débit inappropriées.

Erreur 2: Sélection par température – La compatibilité température ne garantit pas la compatibilité du liquide de refroidissement.

Erreur 3: Choix par diamètre extérieur – Le diamètre intérieur détermine le passage du liquide de refroidissement.

Erreur 4 : Ignorer le rayon de virage – Un tuyau qui ne peut pas être acheminé correctement n'est pas une solution pratique.

Erreur 5: Liaisons d'ignorance – Le montage et l'UQD peuvent déterminer la fiabilité et la performance hydraulique de l'ensemble complet.

34. La droite est une décision du système

La conclusion la plus importante est simple :

Un tuyau de refroidissement liquide doit être choisi comme élément du système de refroidissement, et non comme élément isolé.

La sélection correcte se connecte :

Cette approche est particulièrement pertinente pour le refroidissement des serveurs AI à haute densité.

35. Du fournisseur de tuyau au partenaire du système de refroidissement

Pour CJAN, cette méthode de sélection offre également une position plus forte sur le marché.

Au lieu de concurrencer uniquement sur:

Prix du tuyau par mètre

CJAN peut rivaliser avec :

Technique de refroidissement liquide et support d'assemblage

Cela peut inclure:

• Sélection du tuyau
• Choix du matériau
• Sélection des tailles
• Ajustement de la sélection
• Intégration UQD
• Assemblage du tuyau
• Essai de pression
• Essais de fuite
• Appui à la demande

C'est une proposition de valeur B2B beaucoup plus forte.

Conclusion

Il n'y a pas de tuyau de refroidissement liquide unique pour chaque centre de données AI.

Le tuyau approprié dépend du système:

• Refroidisseur
• Débit
• Pression
• Température
• Budget des pressions
• Compatibilité des matériaux
• Rayon de courbure
• Espace d'installation
• Exigences en matière de raccordement
• Conditions d ' entretien

Pour le refroidissement liquide du serveur AI, le processus de sélection devrait donc commencer avec les exigences du système de refroidissement et travailler en arrière vers le tuyau.

Pour CJAN, cela fournit un positionnement technique clair :

CJAN aide les clients à sélectionner les tuyaux de refroidissement liquides en fonction du débit réel, de la pression, de la température, du routage et des exigences de raccordement.

Les familles de produits LCH, LCH-SD et LCH-SDS peuvent alors être introduites comme solutions dans ce cadre d'ingénierie plutôt que comme produits de catalogue isolés.
