GLOBALConstruction du tuyau de refroidissement liquide : Tube intérieur, renforcement et couvercle expliqué
Un tuyau de refroidissement liquide peut ressembler à un seul composant flexible, mais sa performance dépend de la façon dont ses matériaux et ses couches structurales fonctionnent ensemble. Le tube intérieur contacte le liquide de refroidissement, le renfort apporte un support mécanique et le couvercle extérieur protège le tuyau de son environnement. Pour les systèmes de refroidissement du centre de données AI, la compréhension de ces fonctions aide les ingénieurs à spécifier les tuyaux selon les conditions d'exploitation plutôt que l'apparence ou les noms de matériaux seuls.
À mesure que la densité de puissance du serveur augmente, les systèmes de refroidissement liquide doivent déplacer de façon fiable le liquide de refroidissement à travers des installations compactes et de plus en plus complexes. Les os peuvent relier les unités de distribution de refroidissement (CDU), les collecteurs, les systèmes de distribution à rack et les plaques froides du serveur. Chaque section peut avoir des exigences différentes pour la pression, le débit, la température, la flexibilité et l'accès à la maintenance.
Le choix d'un tuyau implique plus que la sélection d'EPDM, de silicone, de PTFE ou de PFA. La construction complète est importante. Un tube intérieur compatible ne peut pas compenser une performance mécanique inadéquate, et un couvercle extérieur durable ne peut pas rendre un matériau de contact fluide inapproprié compatible avec le liquide de refroidissement.
Évaluer le tube intérieur, le renforcement, le couvercle extérieur, les raccords et les conditions de fonctionnement en tant qu'ensemble de tuyau. La bonne construction dépend des exigences de refroidissement, de pression, de température, de routage et de service.
1. Qu'est-ce que la construction du tuyau de refroidissement liquide?
La construction du tuyau de refroidissement liquide décrit la disposition des matériaux et des couches structurales utilisés pour créer un tuyau fini. Selon la conception du produit, un tuyau peut avoir une paroi monocouche ou une structure multicouche comprenant un tube de contact fluide, un renfort et un couvercle de protection externe.

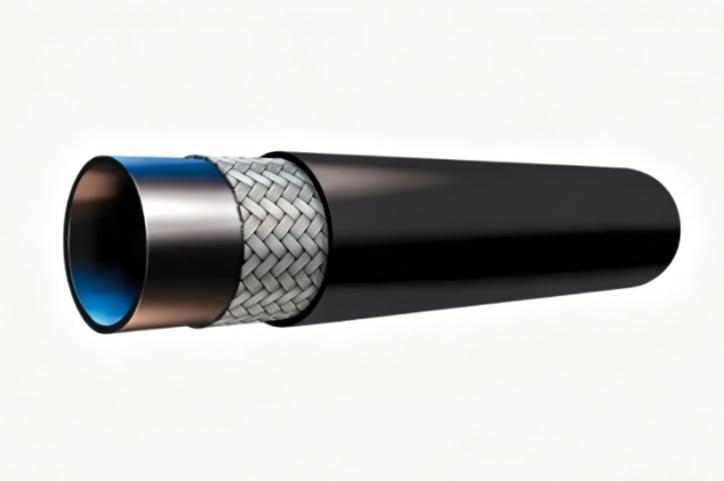

Il s'agit d'une représentation conceptuelle d'un tuyau renforcé, et non d'une section transversale de chaque produit. Les constructions réelles varient.
2. Le tube intérieur : la couche de contact fluide
Le tube intérieur forme la surface interne du tuyau et contacte directement le fluide circulant. Son matériau et son état influencent la compatibilité du liquide de refroidissement, sa propreté et sa stabilité à long terme.
2.1 Compatibilité du liquide de refroidissement
Les systèmes de refroidissement liquides peuvent utiliser de l'eau, des mélanges eau-glycol ou des fluides de transfert de chaleur spécialement formulés.
Avant de choisir un matériau de tube intérieur, identifier la formulation du liquide de refroidissement et examiner les informations de compatibilité du fabricant du tuyau.
2.2 Options communes en matière de tube intérieur
EPDM, silicone, PTFE et PFA sont utilisés dans différentes applications de tuyaux, mais aucun matériau n'est automatiquement adapté à chaque système de refroidissement liquide.
| Matériau | Considérations éventuelles en matière de sélection | Que vérifier |
|---|---|---|
| EPDM | Souvent pris en considération pour des applications compatibles de manipulation des fluides à base d'eau. | Préparation du liquide de refroidissement, température, perméation, indice de pression et spécifications du tuyau fini. |
| Silicone | Peut être considéré lorsque la flexibilité est une exigence de conception importante. | Compatibilité fluide, perméation, exigences mécaniques et comportement à long terme. |
| PTFE | Peut être sélectionné pour des applications nécessitant des propriétés de contact fluide fluoropolymère spécifiques. | Construction, flexibilité, conception de raccordement et limites de température de pression. |
| PFA | Peut convenir à des applications nécessitant des propriétés particulières de fluoropolymère. | Compatibilité réelle du liquide de refroidissement, construction et spécifications du produit validées. |
Il s'agit de considérations d'ingénierie générale, et non d'un classement universel des matériaux. La sélection finale devrait être basée sur la construction complète du tuyau et les conditions dans lesquelles il fonctionnera.
2.3 Nettoyage et stabilité des fluides
La surface de contact fluide doit être adaptée aux exigences de propreté du système. La sélection des matériaux, la fabrication, l'emballage, le stockage et l'installation peuvent tous affecter la propreté du circuit complété.
Si un projet a des limites de contamination spécifiques, définissez-les explicitement et confirmez comment le tuyau fini sera qualifié. Ne présumez pas qu'un nom de polymère seul établit la conformité avec une exigence de propreté.
2.4 Diamètre intérieur et débit
Le diamètre intérieur détermine la zone d'écoulement disponible et est une entrée importante dans les calculs hydrauliques. Un tuyau de taille inférieure peut augmenter la perte de pression à un débit donné. Cependant, l'augmentation du diamètre affecte également la sélection de connexion, l'espace d'installation et la conception générale du système.
Lecture connexe : Diamètre intérieur du tuyau de refroidissement liquide par rapport au débit : Ce que les ingénieurs doivent savoir.
3. La couche de renforcement: support mécanique
Le renforcement est utilisé dans de nombreux tuyaux flexibles pour aider la construction à résister aux charges mécaniques et à la pression interne. Selon la conception, il peut utiliser des fibres textiles, des fils ou d'autres éléments structurels.
3.1 Capacité de pression
Une structure de renforcement appropriée peut aider à contrôler l'expansion et maintenir la géométrie prévue. Cependant, la capacité de pression ne peut être déterminée à partir du matériau de renforcement seul.
Le rendement du tuyau fini dépend de la construction complète, y compris le tube intérieur, les dimensions, le renforcement, la qualité de fabrication, la taille du tuyau et la température de fonctionnement.
3.2 Stabilité dimensionnelle
Pendant le fonctionnement, les tuyaux peuvent subir des variations de pression, de température, de flexion et de vibration. Le renforcement peut aider un tuyau à maintenir une forme plus contrôlée dans ces conditions. Le degré de support dépend de la conception spécifique, de sorte que les tuyaux ayant des dimensions extérieures similaires peuvent se comporter différemment.
3.3 Flexibilité et rayon de courbure
Le renforcement doit être adapté à l'installation prévue. Une construction conçue pour répondre à des exigences de pression exigeantes peut se comporter différemment d'une construction optimisée pour un routage flexible. L'objectif est de satisfaire aux exigences mécaniques tout en conservant la flexibilité nécessaire pour l'installation et l'entretien.
Les os doivent être installés dans le rayon de courbure minimal spécifié par le fabricant et ne doivent pas être tordus ou contraints de les placer en position pour compenser les composants mal alignés.
3.4 Renforcement des textiles et des fils
Les fils hélicoïdaux peuvent être utilisés dans certaines conceptions pour supporter la rétention de la forme ou la résistance à l'effondrement. Ces caractéristiques dépendent de la construction; tous les tuyaux ne nécessitent pas la même approche de renforcement.
Lecture connexe : Comment le renforcement du tuyau affecte les performances du système de refroidissement liquide.
4. La couverture extérieure: protection contre les conditions extérieures
Le couvercle extérieur est la couche de protection externe sur les constructions de tuyau qui en incluent un. Contrairement au tube intérieur, il ne contacte normalement pas le liquide de refroidissement. Son but est de protéger le tuyau contre les conditions extérieures spécifiées pour l'application.
4.1 Abrasion et manipulation
Lors de l'installation et de l'entretien, les tuyaux peuvent entrer en contact avec des supports, des panneaux et des composants adjacents. Un couvercle approprié peut aider à résister à l'usure externe attendue. Il n'élimine pas la nécessité d'éviter les bords tranchants, les frottements incontrôlés ou les écoulements de tuyaux non supportés.
4.2 Exposition environnementale
Les propriétés de couverture requises dépendent de l'environnement environnant.Les facteurs pertinents peuvent inclure la température, l'humidité, les pratiques de nettoyage et l'exposition aux huiles ou autres produits chimiques.
4.3 Prescriptions relatives aux performances en matière de flamme
Certains projets de datacenter précisent les exigences de performance en flamme pour les matériaux ou les assemblages de tuyaux. Si une qualification particulière est requise, vérifier le produit exact, la construction et la documentation d'essai applicable.
4.4 Couvertures lisses et ondulées
Selon la conception, un tuyau peut avoir un extérieur lisse, ondulé ou autrement texturé. La géométrie du couvercle peut influencer le comportement de manipulation et d'installation. Le bon choix doit être évalué à côté du rayon de courbure, de la clairance disponible, des besoins d'inspection et des conseils du fabricant.
5. Comment les trois couches fonctionnent ensemble
Le tube intérieur, le renfort et le couvercle extérieur remplissent différentes fonctions, mais le tuyau fini dépend de leur interaction.
| Composante | Fonction principale | Questions techniques |
|---|---|---|
| Tube intérieur | Contact et confinement des fluides | Est-il compatible avec le liquide de refroidissement actuel? Les exigences en matière de température et de propreté sont-elles définies? |
| Renforcement | Soutien mécanique et contribution à la capacité de pression | Le tuyau fini répond-il aux exigences de pression, de stabilité et de flexibilité? |
| Couverture extérieure | Protection extérieure | résistera-t-elle à l'abrasion, à la manipulation et à l'exposition environnementale attendue? |
| Montage complet | Transfert des fluides dans des conditions spécifiées | Les exigences de débit, de pression, de température, de routage et de raccordement sont-elles satisfaites ensemble? |
Un tube intérieur compatible ne garantit pas la pression de travail requise. Un fort renforcement ne corrige pas un matériau de contact fluide inapproprié. Un couvercle durable n'élimine pas la nécessité d'un routage et d'un support corrects.
6. Pourquoi la construction des centres de données AI compte-t-elle
L'infrastructure de refroidissement liquide peut comprendre des lignes CDU-manifold, des raccords entre plusieurs voies et des tuyaux servant aux composants de refroidissement au niveau du serveur.
6.1 Fonctionnement continu
Les ingénieurs devraient évaluer les tuyaux en fonction des conditions de fonctionnement attendues au fil du temps, non seulement pendant la mise en service initiale. Le cycle de pression, la variation de température et le vieillissement du matériau peuvent être pertinents selon le système.
6.2 Espace d'installation restreint
La disposition des serveurs et des racks denses peut limiter l'espace de routage. Le tuyau sélectionné doit s'adapter sans violer son rayon de virage minimum, en plaçant des charges inutiles sur les connexions ou en bloquant l'accès à la maintenance.
6.3 Performance hydraulique
La construction du tuyau n'est qu'un facteur des performances hydrauliques. Le diamètre intérieur, la longueur du tuyau, les propriétés du liquide de refroidissement, le débit, les virages, les raccords et les raccords contribuent tous à la perte de pression de l'écoulement complet.
Lecture connexe : Comment la longueur du tuyau affecte la chute de pression dans les systèmes de refroidissement liquide.
6.4 Raccords et connexions UQD
Les extrémités du tuyau doivent être compatibles avec les raccords spécifiés et les raccords UQD. Les dimensions des raccords, les méthodes d'étanchéité, les procédures d'assemblage et les charges mécaniques doivent être évaluées parallèlement à la construction du tuyau.
7. Erreurs courantes lors de l'évaluation de la construction du tuyau
- Choisir par polymère seul. EPDM, silicone, PTFE ou PFA ne définissent pas pleinement les capacités du tuyau fini.
- En supposant que plus de renfort est toujours mieux. Le renforcement doit être équilibré par rapport aux exigences en matière de flexibilité, de dimensions et de routage.
- Ignorer la couverture extérieure. L'abrasion, les pratiques de nettoyage et l'exposition à l'environnement peuvent être importantes même lorsque le tube intérieur est compatible avec le liquide de refroidissement.
- Utiliser la pression d'éclatement comme cible de fonctionnement. La pression de travail doit être fondée sur la qualification du fabricant et les exigences de sécurité applicables.
- Effets sur la température. Les cotes de pression et le comportement du matériau peuvent changer avec la température de fonctionnement.
- Évaluer le tuyau séparément de ses raccords. L'ensemble complet doit satisfaire aux exigences du tuyau, des connecteurs et des composants d'étanchéité.
- Ignorer le routage et l'accès au service. Un tuyau approprié peut encore être mal installé s'il est tordu, tordu, étiré ou difficile à inspecter.
8. Comment spécifier la bonne construction du tuyau de refroidissement liquide
Une spécification utile donne au fournisseur suffisamment d'informations pour évaluer l'ensemble complet du tuyau plutôt que de faire des hypothèses fondées sur le nom du matériau ou le diamètre nominal.
Liste de contrôle des spécifications techniques
- Définir l'application. Déterminer si le tuyau relie un composant de refroidissement CDU, un collecteur, un rack ou un serveur.
- Fournir des détails sur le liquide de refroidissement. Préciser le type de fluide, la concentration, les additifs et les exigences de compatibilité.
- Documenter l'enveloppe opérationnelle. Indiquer la pression de fonctionnement normale et maximale, la température continue et maximale et les conditions de cycle de pression pertinentes.
- Régler les exigences hydrauliques. Fournir le débit requis, les contraintes de diamètre intérieur, la longueur du tuyau et la perte de pression admissible lorsqu'elle est connue.
- Décrire les conditions d'installation. Inclure l'espace de routage disponible, le rayon de virage minimal, le mouvement, les vibrations, l'exposition à l'abrasion et les exigences de soutien.
- Définir les connexions. Préciser les dimensions de montage, le type de connexion, les exigences d'étanchéité et toute exigence d'interface UQD.
- Besoins de vérification de la liste. Déterminer la documentation requise sur les matériaux, les essais de pression, les essais de fuite, les preuves de la performance de la flamme ou toute autre validation propre au projet.
- Approuver l'ensemble complet. Examiner ensemble le tuyau, les raccords, les joints et la méthode d'assemblage avant le déploiement.
9. Solutions de tuyau de refroidissement liquide CJAN
CJAN Fluid Technology fournit des solutions flexibles pour la manipulation industrielle des fluides et les applications de refroidissement liquide. Pour les projets de datacenter AI, la sélection devrait être basée sur la compatibilité du liquide de refroidissement, la pression de fonctionnement, la température, les dimensions, les conditions d'acheminement et la conception de connexion.
Visitez le CJAN page d'application de refroidissement liquide pour les informations pertinentes sur la demande, et examiner la documentation correspondante du produit avant de spécifier un tuyau pour un système particulier.
Conclusion
La construction d'un tuyau de refroidissement liquide est une conception coordonnée du matériau de contact fluide, du renforcement mécanique et de la protection externe. Le tube intérieur doit convenir au liquide de refroidissement, le renforcement doit répondre aux exigences mécaniques, et le couvercle extérieur doit correspondre à l'environnement d'installation.
Pour le refroidissement liquide du centre de données AI, ces couches doivent être évaluées en même temps que le diamètre intérieur, la longueur du tuyau, le rayon de courbure, les raccords, les connexions UQD et les conditions de fonctionnement du système.
En évaluant chaque couche pour sa fonction prévue, les ingénieurs peuvent prendre des décisions plus éclairées de sélection des flexibles et réduire le risque de spécifier une construction qui ne correspond pas aux besoins du système de refroidissement.
