GLOBALRoutage du tuyau de refroidissement liquide: Comment éviter les kinks et la flexion excessive
Le choix du tuyau de refroidissement liquide ne s'arrête pas lorsque le matériau, le diamètre et la pression du tuyau ont été choisis.
La façon dont le tuyau est installé peut avoir autant d'importance pratique.
Dans un centre de données AI, les tuyaux de refroidissement peuvent relier des CDU, des collecteurs, des plaques froides et d'autres composants à l'intérieur d'un environnement de rack relativement compact. L'espace est limité, l'équipement peut être déplacé pendant l'entretien, et le tuyau peut avoir besoin d'adapter des chemins d'installation serrés sans être forcé dans une forme inappropriée.
Un tuyau qui est techniquement approprié sur le papier peut encore fonctionner mal s'il est acheminé avec flexion excessive, torsion, compression ou chargement mécanique.
Un bon routage a donc deux objectifs :
- Maintenir le circuit de refroidissement nécessaire.
- Conserver le tuyau dans ses limites d'installation mécanique.
1. Pourquoi l'acheminement du tuyau est important dans les centres de données de l'IA
Les systèmes de refroidissement liquides fonctionnent comme circuits hydrauliques connectés.
Le tuyau n'est qu'une partie de ce circuit, mais son routage affecte plusieurs facteurs au niveau du système.
Un mauvais routage peut contribuer à :
- flexion excessive
- Kinage
- Twisting
- Pression mécanique aux raccords
- Abrasion de surface
- Zone d'écoulement restreint
- Perte de pression plus élevée
- Entretien plus difficile
Ces problèmes sont particulièrement importants dans les environnements de serveur AI haute densité où de nombreuses connexions de liquide de refroidissement peuvent être installées dans un petit espace physique.
2. Commencez avec le circuit complet de refroidissement
L'acheminement du tuyau doit être considéré comme faisant partie du circuit de refroidissement complet plutôt que comme un chemin de tube isolé.
Une boucle de refroidissement liquide typique peut comprendre:
- Unité de distribution du liquide de refroidissement (CDU)
- Manipold
- Ligne de ravitaillement
- Connexions côté serveur
- Plaques froides
- Ligne de retour
La trajectoire du tuyau doit être planifiée autour de la position et des exigences de déplacement de ces composants.
Par exemple, forcer un tuyau à compenser le mauvais alignement entre un collecteur et une plaque froide peut créer une contrainte mécanique inutile.

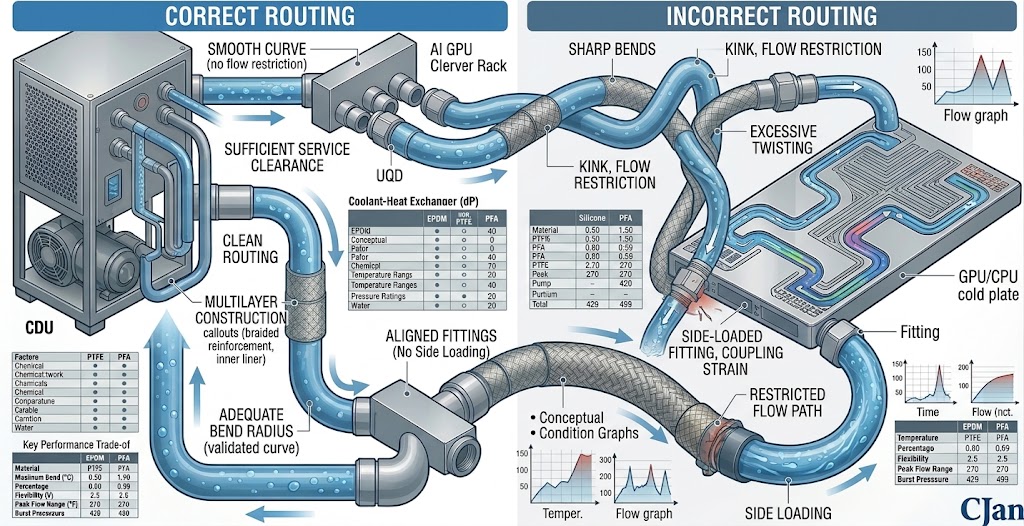

3. Éviter les courbures pointues
L'un des principes de routage les plus simples est d'éviter les changements brusques dans la direction.
Un tuyau flexible peut plier, mais la flexibilité ne signifie pas que le tuyau doit être replié dans le plus petit espace possible.
Un virage aigu peut réduire la zone d'écoulement efficace et augmenter la contrainte mécanique locale.
Au lieu de créer un angle serré, utilisez une courbe lisse qui reste dans le rayon de courbure minimal spécifié par le fabricant du tuyau.

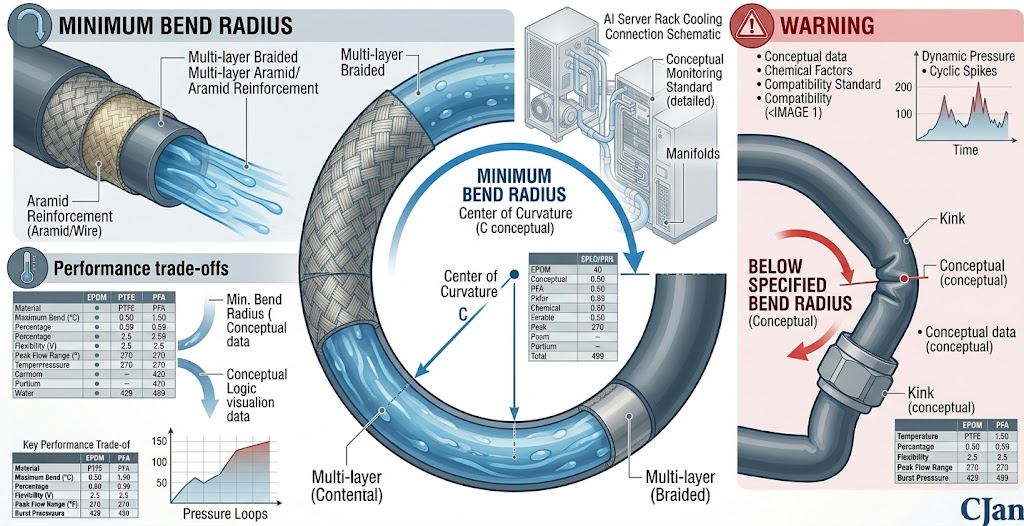

4. Respecter le rayon de courbure minimal
Chaque tuyau flexible a un rayon de courbure minimal associé à sa construction.
Le rayon de virage minimal doit être considéré comme une exigence d'installation plutôt qu'une suggestion.
Lorsqu'un tuyau est courbé en dessous de sa limite spécifiée, la construction du tuyau peut subir une contrainte mécanique supplémentaire.
L'effet dépend du matériau du tuyau, du renforcement, de la construction et des conditions de fonctionnement.
Pour une discussion plus détaillée, voir:
5. Ne pas confuser la flexibilité avec la capacité illimitée de prêt
Les tuyaux flexibles sont souvent sélectionnés parce qu'ils sont plus faciles à installer que les tubes rigides.
Toutefois, la flexibilité a des limites pratiques.
Un tuyau peut être suffisamment souple pour contourner un composant du serveur tout en nécessitant un rayon de flexion relativement grand.
Cette distinction est importante lors de la conception d'ensembles compacts de refroidissement de serveurs AI.
6. Éviter le kinding
Une courbe se produit lorsque le tuyau se courbe d'une manière qui provoque un effondrement localisé ou une déformation grave de sa section transversale normale.
Kinking est indésirable pour deux raisons.
Premièrement, il peut changer le passage du flux interne.
Deuxièmement, il peut créer une déformation mécanique concentrée dans la structure du tuyau.
Les emplacements potentiellement problématiques comprennent :
- Immédiatement derrière les accessoires
- Pénétrations à proximité du rack
- Aux connexions multiples
- Plaques froides
- Aux coins aigus de l'armoire
7. Évitez de tourner le tuyau
C'est pas la même chose.
Un tuyau peut suivre une trajectoire courbée tout en restant correctement orienté. Il peut également être tordu autour de son axe longitudinal tout en étant acheminé entre deux points de connexion.
Une torsion inutile peut imposer une contrainte supplémentaire au tuyau et à ses raccords.
Pendant l'installation, le tuyau doit être placé naturellement entre les deux points de raccordement plutôt que tourné en place simplement pour atteindre une orientation visuelle particulière.
8. Gardez le tuyau naturellement aligné avec la connexion
Un tuyau ne doit normalement pas être utilisé pour forcer deux composants mal alignés à se positionner.
Prenons un exemple simple:
La configuration acceptable dépend de la conception du tuyau et du montage, mais il faut éviter toute charge latérale inutile.
Le raccord doit être positionné de telle sorte que le tuyau puisse s'approcher sans flexion ou torsion excessive.
9. Évitez les cintres immédiatement à l'installation
La transition entre un tuyau flexible et un raccord rigide mérite une attention particulière.
Si le tuyau commence à fléchir immédiatement après le montage, la contrainte mécanique peut se concentrer près de la connexion.
Lorsque la conception de l'assemblage le permet, il est préférable de procéder à une transition plus fluide vers la courbe du tuyau.
Ceci est particulièrement important dans les ensembles de refroidissement de serveurs compacts où l'espacement des connexions peut être limité.
10. Fournir suffisamment d'espace d'installation
Le tracé du tuyau doit être conçu autour de l'espace disponible.
Une erreur courante est de sélectionner le tuyau d'abord, puis de découvrir que le rayon de virage requis ne peut pas être atteint dans l'armoire.
Avant de finaliser l'assemblage, vérifier:
- Espace de routage disponible
- Emplacements de connexion
- Rayon de virage minimal
- Composants à proximité
- Accès à l'entretien
- Mouvement du matériel
11. Ne pas faire route contre les bords pointus
Les structures et les supports d'armoire peuvent contenir des bords qui peuvent endommager progressivement la surface du tuyau.
Un contact répété peut provoquer une abrasion même lorsqu'il n'y a pas de problème visible immédiat.
Lorsque le contact ne peut être évité, des mesures de protection appropriées doivent être envisagées conformément à la conception de l'installation.
Cependant, l'approche privilégiée consiste à acheminer le tuyau de façon à ce qu'il n'y ait pas de contact inutile.
12. Empêcher tout contact entre le tuyau et le tuyau où il est pratique
Plusieurs tuyaux peuvent traverser la même zone de rack ou de collecteur.
Si les tuyaux se frottent à plusieurs reprises les uns contre les autres en raison de mouvements ou de vibrations, leurs surfaces extérieures peuvent subir une usure.
L'acheminement doit donc tenir compte non seulement du contact avec des composants rigides, mais aussi de l'interaction entre les tuyaux adjacents.
13. Éviter une compression excessive
Un tuyau ne doit pas être comprimé entre les équipements, les supports ou les structures de l'armoire.
La compression peut modifier la géométrie du tuyau et réduire la zone d'écoulement interne disponible.
Il peut également créer une charge mécanique permanente qui reste même lorsque le système de refroidissement fonctionne normalement.
14. Contrôler la longueur du tuyau inutile
Plus longtemps n'est pas automatiquement mieux.
Une longueur excessive du tuyau peut créer:
- Perte de pression supplémentaire
- Boucles inutiles
- Autres points de contact potentiels
- Entretien plus difficile
- Exigences supplémentaires en matière de locaux d'installation
Dans le même temps, le tuyau ne doit pas être fait si court qu'il devient étiré ou fortement courbé pendant l'installation.
L'objectif pratique est une longueur appropriée avec suffisamment d'espace pour l'installation et le service.
15. Utilisez le routage pratique le plus court
Un principe d'ingénierie utile est:
Utilisez le tracé pratique le plus court qui permet toujours une installation sûre, une flexion appropriée et un accès à la maintenance.
Cette approche équilibre les considérations hydrauliques et mécaniques.
Pour les considérations relatives à la chute de pression, voir:
16. Considérer le mouvement du tuyau
Chaque tuyau de refroidissement AI n'est pas complètement statique.
La maintenance du serveur, le remplacement des composants et le mouvement du rack peuvent changer la position des composants connectés.
Si le mouvement est attendu, le routage doit fournir une flexibilité suffisante sans mettre le tuyau sous tension ou compression excessive.
Un tuyau qui fonctionne parfaitement dans la position initiale peut éprouver une condition mécanique très différente après le mouvement de l'équipement.
17. Laisser un accès adéquat au service
L'acheminement devrait également tenir compte de ce qui se passe pendant l'entretien.
Les techniciens peuvent devoir :
- Déconnecter un couplage UQD
- Enlever une plaque froide
- Accès à un collecteur
- Remplacer un composant serveur
- Inspecter un raccord
Un aménagement de routage efficace lors de l'installation initiale peut devenir gênant s'il n'y a pas de place pour accéder à la connexion plus tard.
La facilité d'entretien devrait donc être incluse dans le plan d'acheminement initial.
18. Les connexions UQD nécessitent une attention particulière
Les connexions UQD sont utiles dans les systèmes de refroidissement liquides car elles peuvent simplifier le service d'équipement et la gestion de la connexion.
Cependant, l'acheminement du tuyau ne devrait pas placer de charges latérales inutiles sur la connexion UQD.
Le raccord doit être placé de manière à ce que le tuyau s'approche naturellement du raccord.
Pour plus d'informations, voir:
19. Le routage peut affecter la chute de pression
L'acheminement du tuyau ne détermine pas lui-même la perte de pression, mais les décisions d'acheminement peuvent indirectement affecter la performance hydraulique du système.
Par exemple, un tuyau inutilement long augmente la longueur de l'écoulement.
Une déformation conique ou grave peut également réduire la zone d'écoulement efficace.
Par conséquent, les calculs hydrauliques et l'itinéraire physique doivent être considérés ensemble.
Pour le calibrage du tuyau, voir:
Comment choisir la bonne taille de tuyau de refroidissement liquide pour les centres de données AI .
20. Diamètre du tuyau et routage
Un tuyau plus grand peut fournir une plus grande capacité de débit, mais il peut aussi nécessiter plus d'espace physique et un rayon de flexion plus grand.
Un tuyau plus petit peut être plus facile à installer dans une zone compacte, mais il peut produire une vitesse et une perte de pression plus élevées pour la même exigence de débit.
La conception de l'acheminement ne peut donc pas être complètement séparée du choix du diamètre du tuyau.
21. Ne pas concevoir autour du tuyau seul
Si l'acheminement du tuyau est difficile, la solution n'est pas toujours de sélectionner un tuyau plus flexible.
Parfois, la meilleure solution est de reconsidérer:
- Positionnement des composants
- Orientation de montage
- Emplacement du mannequin
- Hauteur de connexion
- Longueur du tuyau
Cette approche au niveau du système peut réduire les contraintes mécaniques inutiles avant même l'installation du tuyau.
22. Supporter le tuyau long ou lourd de manière appropriée
De longs parcours de tuyaux peuvent nécessiter un support approprié selon l'environnement de construction et d'installation du tuyau.
Le support ne doit pas introduire de points de compression pointus ou créer un virage plus petit que le rayon de virage minimal spécifié par le tuyau.
L'arrangement de support devrait également permettre le mouvement thermique et mécanique de l'ensemble.
23. Évitez de suspendre des charges sur les connexions
Un tuyau ne doit pas être autorisé à placer un poids inutile ou une charge mécanique directement sur un raccord, un collecteur ou une plaque froide.
Lorsqu'un long tuyau a un poids important, l'installation doit être conçue de manière à ne pas porter de charge mécanique évitable.
24. Vérifier l'acheminement après maintenance
Un système de refroidissement peut être installé correctement et encore développer des problèmes de routage après maintenance.
Par exemple, un composant serveur peut être supprimé et réinstallé légèrement différemment.
Un collecteur peut être repositionné.
Un tuyau peut être poussé derrière un autre composant pour créer un espace de travail temporaire.
Ces changements peuvent modifier le rayon de virage et l'état de routage d'origine.
Après l'entretien, inspecter l'itinéraire du tuyau avant de retourner le système à son fonctionnement normal.
25. Vérifier l'acheminement après le déplacement d'un rack de serveur AI
Le mouvement de l'équipement peut changer la géométrie de la boucle de refroidissement.
Après avoir déplacé un rack, inspecter :
- Longueur et tension du tuyau
- Rayon de courbure
- Orientation de la connexion
- Points de contact
- Engagement de l'UQD
- Abrasion potentielle
Une configuration de routage qui était acceptable avant le mouvement peut ne plus être adaptée après.
26. Veillez à la déformation permanente
Si un tuyau reste fortement courbé pendant une période prolongée, il peut développer une déformation permanente selon la construction du tuyau et l'environnement de fonctionnement.
Pendant l'inspection, recherchez :
- Sections aplaties
- Courbes localisées
- Twisting
- Boulangerie
- Changements inhabituels de forme
Toute déformation importante doit être évaluée en fonction des caractéristiques du tuyau et des conditions de service.
27. Sélection du matériel d ' acheminement et du tuyau
Le matériau du tuyau et la construction peuvent affecter la flexibilité du routage.
Différents matériaux et structures de renforcement peuvent avoir des caractéristiques mécaniques différentes.
Par exemple, la souplesse requise pour un raccordement compact au rack peut influer sur la question de savoir si un ingénieur considère un tuyau en caoutchouc, un tuyau en silicone ou un tuyau en fluoropolymère.
Le choix des matériaux devrait tout de même commencer par les exigences de compatibilité et de fonctionnement du liquide de refroidissement plutôt que par la souplesse.
Voir:
28. Le routage devrait correspondre à la construction du tuyau
Un tuyau renforcé peut offrir des avantages en matière de capacité de pression et de résistance mécanique, mais son comportement de flexion dépend de la construction spécifique.
De même, un tuyau très flexible doit rester dans ses limites d'installation spécifiées.
Les ingénieurs devraient donc utiliser les données techniques réelles du constructeur pour définir les exigences de routage.
29. Liste de contrôle pratique de l ' acheminement du tuyau
| Article de routage | Quoi vérifier |
|---|---|
| Rayon de virage minimal | Confirmer les restes de courbure installés dans la spécification du tuyau |
| Fils | Vérifier l'aplatissement ou l'effondrement localisé |
| Twisting | S'assurer que le tuyau ne tourne pas inutilement autour de son axe |
| Alignement des connexions | Évitez de forcer le tuyau à compenser les composants mal alignés |
| Arêtes pointues | Empêcher l'abrasion ou la coupe inutiles |
| Longueur du tuyau | Éviter un relâchement excessif et une tension excessive |
| Connexion UQD | Vérifier l'engagement et éviter le chargement latéral |
| Accès aux services | Laisser suffisamment de place pour l'inspection et l'entretien |
| Composants adjacents | Prévenir la compression et le contact indésirable |
| Mouvement | Considérer les changements liés au mouvement des racks et à l'entretien |

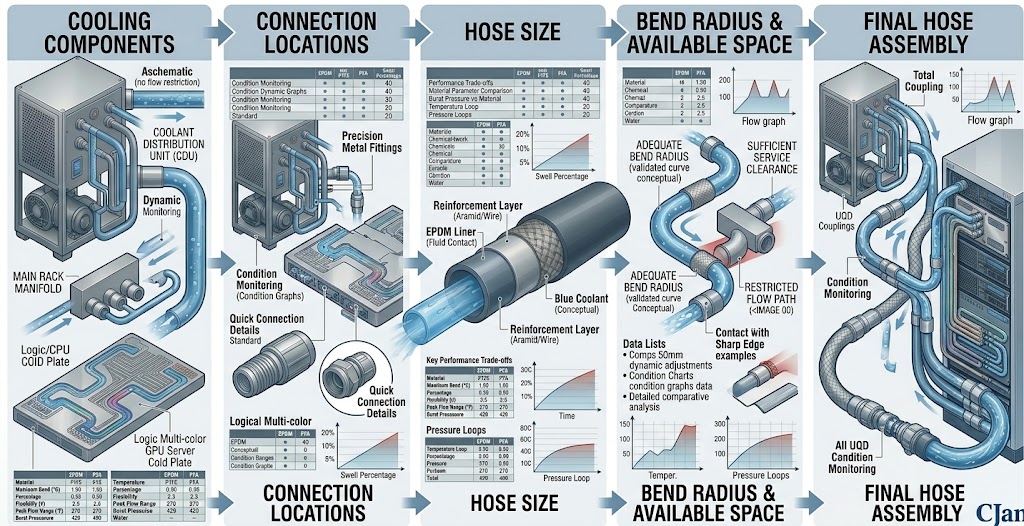

30. Une séquence simple de conception d'acheminement
Un processus de routage pratique peut suivre cette séquence :
Cette séquence permet d'éviter que les problèmes de routage ne soient découverts qu'après l'installation du tuyau.
31. Router le tuyau avant de finaliser l'Assemblée
Pour les assemblages de tuyaux personnalisés, l'acheminement doit être envisagé avant que la longueur finale du tuyau et l'orientation du raccord soient finalisées.
Un tuyau qui semble correct sur un banc de travail peut se comporter différemment une fois installé à l'intérieur d'un rack de serveur AI.
Dans la mesure du possible, la géométrie réelle de l'installation doit être prise en compte lors de la conception du montage.
32. Le routage fait partie de la sélection du tuyau
L'acheminement du tuyau doit être inclus dans le processus initial de sélection du tuyau.
La relation clé peut se résumer comme suit :
Cela empêche l'erreur courante de choisir un tuyau basé uniquement sur la pression et la température et d'essayer de résoudre le problème de routage après.
33. Comment le CJAN aborde les applications du tuyau de refroidissement liquide
CJAN fournit des solutions de tuyau de refroidissement liquide pour les applications où le débit de liquide, la flexibilité, la fiabilité de connexion et les exigences d'installation doivent travailler ensemble.
Les tuyaux de refroidissement liquides CJAN pertinents comprennent :
- Tuyau de refroidissement liquide LCH
- Tuyau de refroidissement liquide LCH-SD
- Tuyau de refroidissement liquide LCH-SDS
Le produit approprié doit être choisi en fonction du liquide de refroidissement, de la pression, de la température, des exigences de débit, de l'espace de routage et de la configuration de la connexion.
Voir l'aperçu complet de la demande :
Solutions de tuyau de refroidissement liquide CJAN .
34. Le principe d'acheminement le plus important
Un bon routage du tuyau n'est pas simplement de rendre l'installation propre.
Il s'agit de contrôler la contrainte mécanique tout en maintenant les conditions hydrauliques et de service requises.
Un tuyau bien orienté devrait:
- Maintenir le rayon de virage requis
- Éviter d'avoir des liens
- Éviter toute torsion inutile
- Maintenir l'alignement des connexions
- Éviter une abrasion excessive
- Fournir un accès adéquat au service
- Soutenir le débit de liquide de refroidissement requis
35. Conclusion
L'acheminement des tuyaux de refroidissement liquides est une considération d'ingénierie, pas simplement un détail d'installation.
Dans les centres de données de l'IA, les tuyaux fonctionnent souvent dans des espaces compacts où les coudes, les connexions et les composants voisins sont étroitement emballés.
Les principes de base sont simples:
- Respecter le rayon de virage minimal du fabricant.
- Évitez les clins d'oeil et les virages aigus.
- Ne pas tordre inutilement le tuyau.
- Gardez le tuyau naturellement aligné avec ses connexions.
- Évitez les bords aigus, la compression et l'abrasion.
- Utilisez une longueur de tuyau pratique.
- Considérez l'orientation de l'UQD et l'accès à l'entretien.
- Revérifier l'acheminement après l'entretien ou le déplacement de l'équipement.
L'approche la plus fiable consiste à concevoir la voie du tuyau avec le système de refroidissement plutôt que de traiter le routage comme l'étape finale de l'installation.
En savoir plus sur CJAN solutions de tuyau de refroidissement liquide .
